Infrastruktur

In Hünenberg, in Affoltern am Albis und auf der Rigi Scheidegg (1'660m) betreiben wir verschiedene Relais für Analog, Echolink, C4FM und DMR Funk.

Aktuelle Relais und DMR Brandmeister Liste [30 KB] von Röbi HB9BMC

  • Hünenberg
  • Rigi Scheidegg
  • Affoltern am Albis

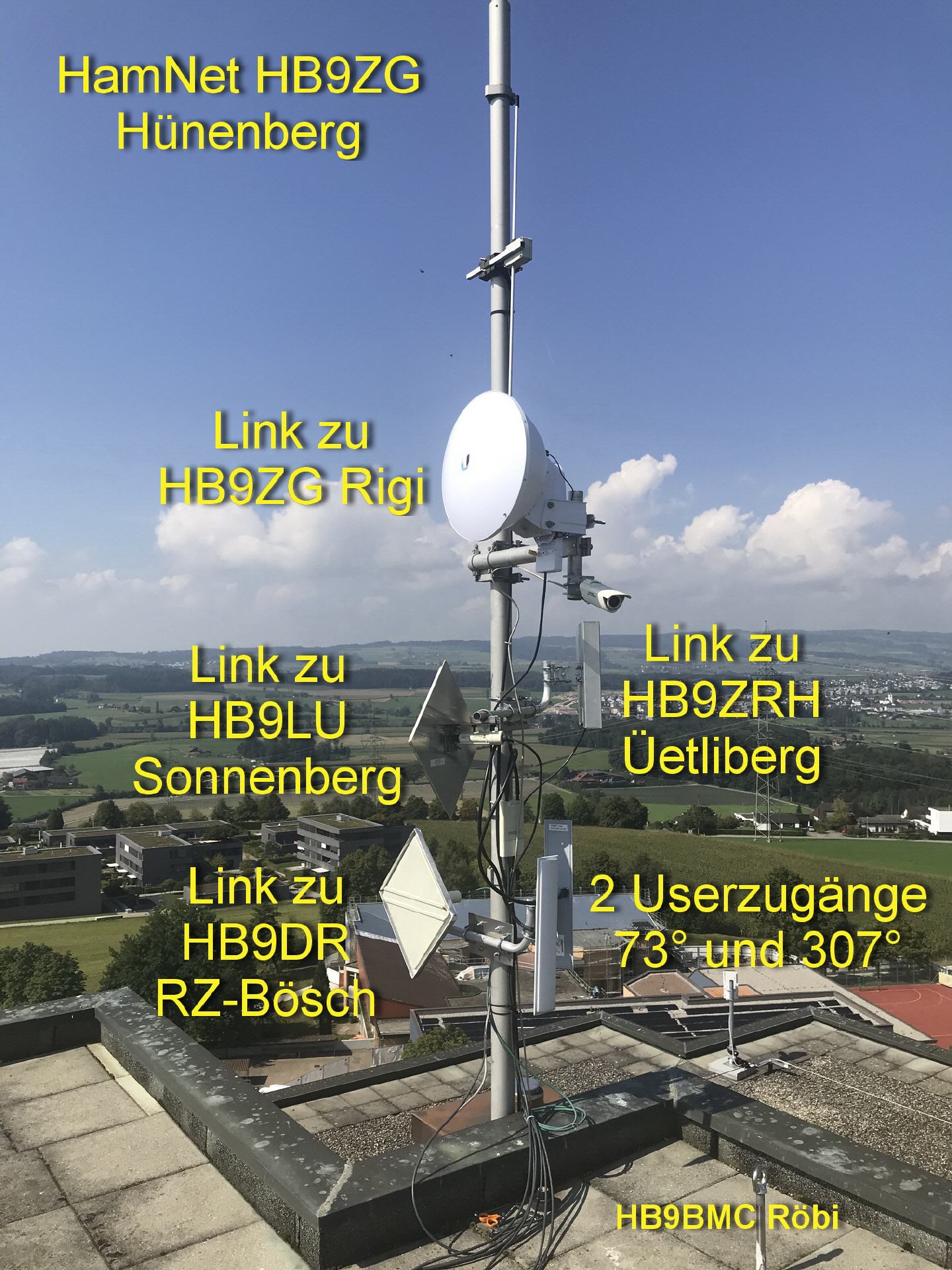

  • Hamnet Infrastruktur

Hünenberg

Relais in Hünenberg

Am 20. September 2013 montierte Röbi, HB9BMC ein neues 70cm FM Relais auf dem Hühnenberg

Es kann nur noch mit einem Tonsquelch von 71.9 Hz aktiviert werden !! Also Empfänger und Sender mit TSQ 71.9 Hz.

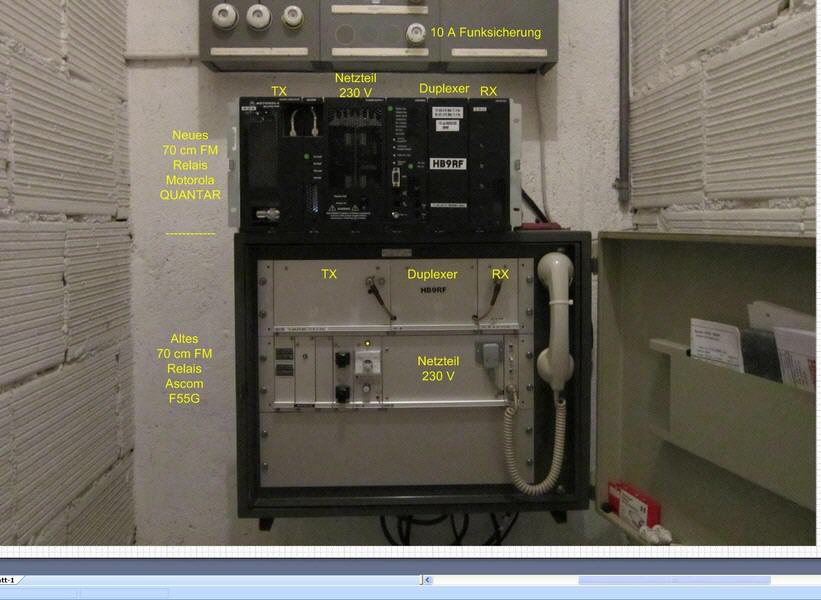

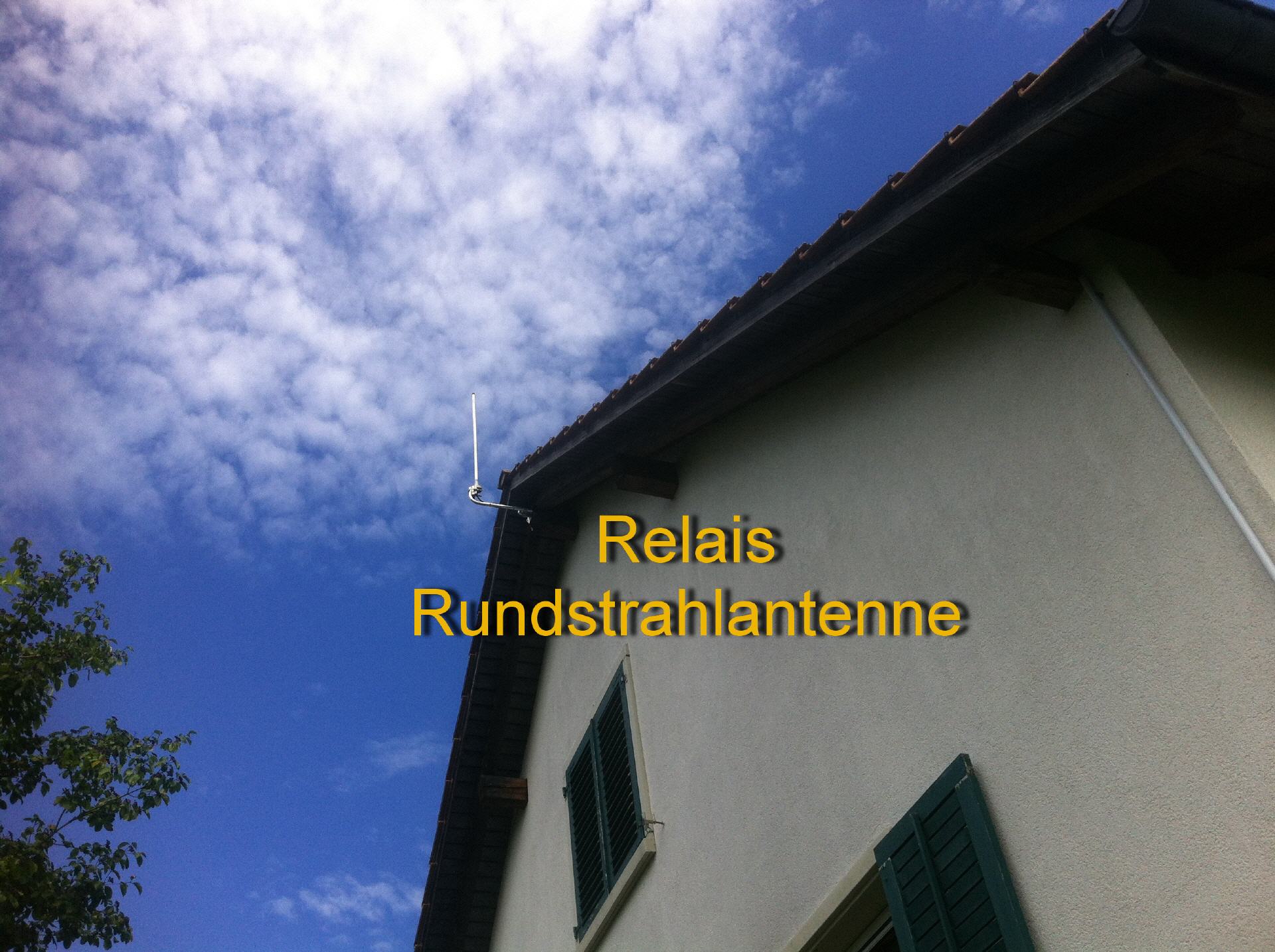

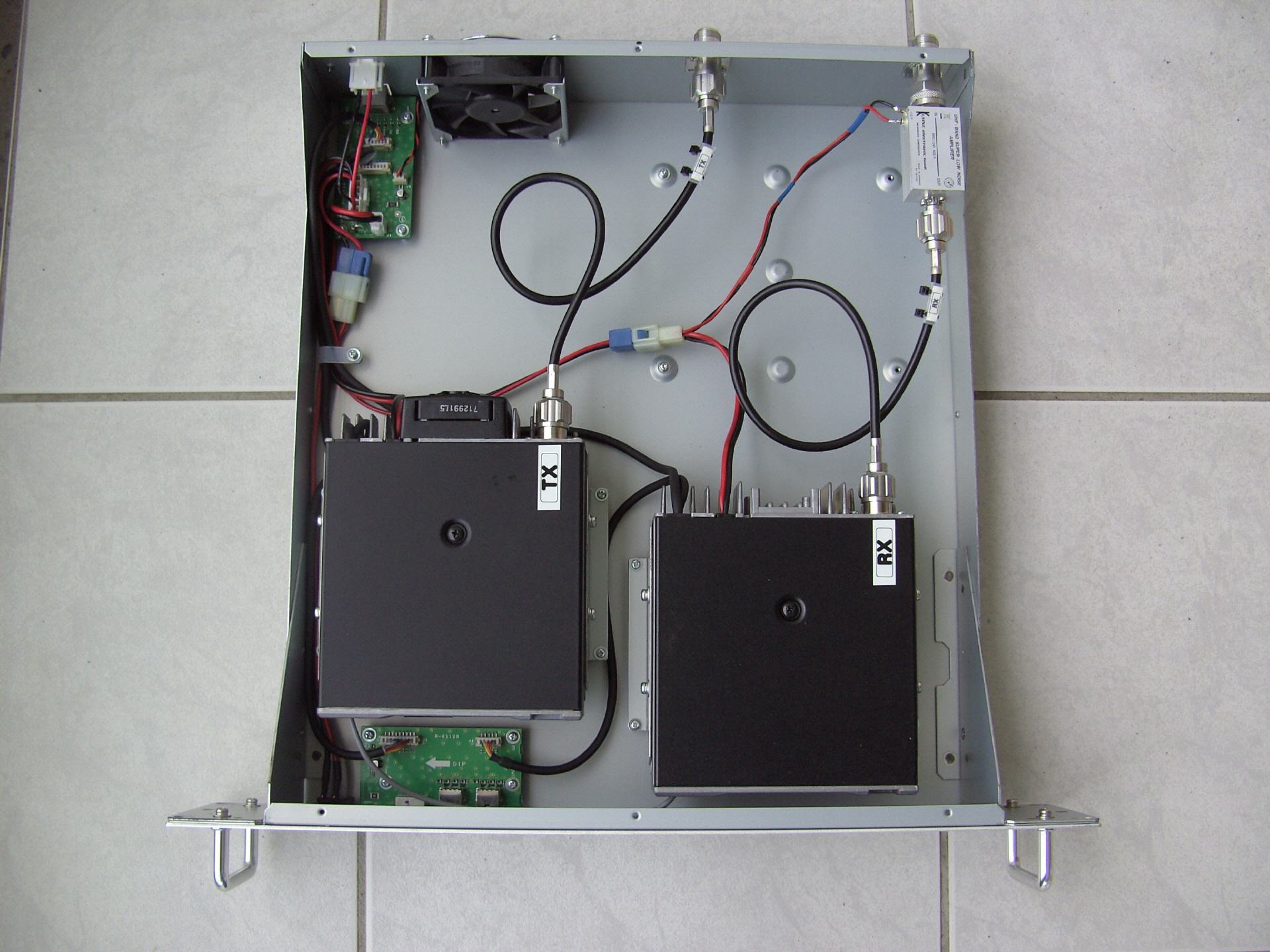

Das alte Relais wird noch am alten Ort (Szahlschrank) belassen, aber vom Strom getrennt. Die Rundstrahlantenne ist die gleiche wie bis anhin.

Den Echolink Zugang und das Relais Affoltern wird so schnell wie möglich auch an den TSQ 71.9 Hz anpasst.

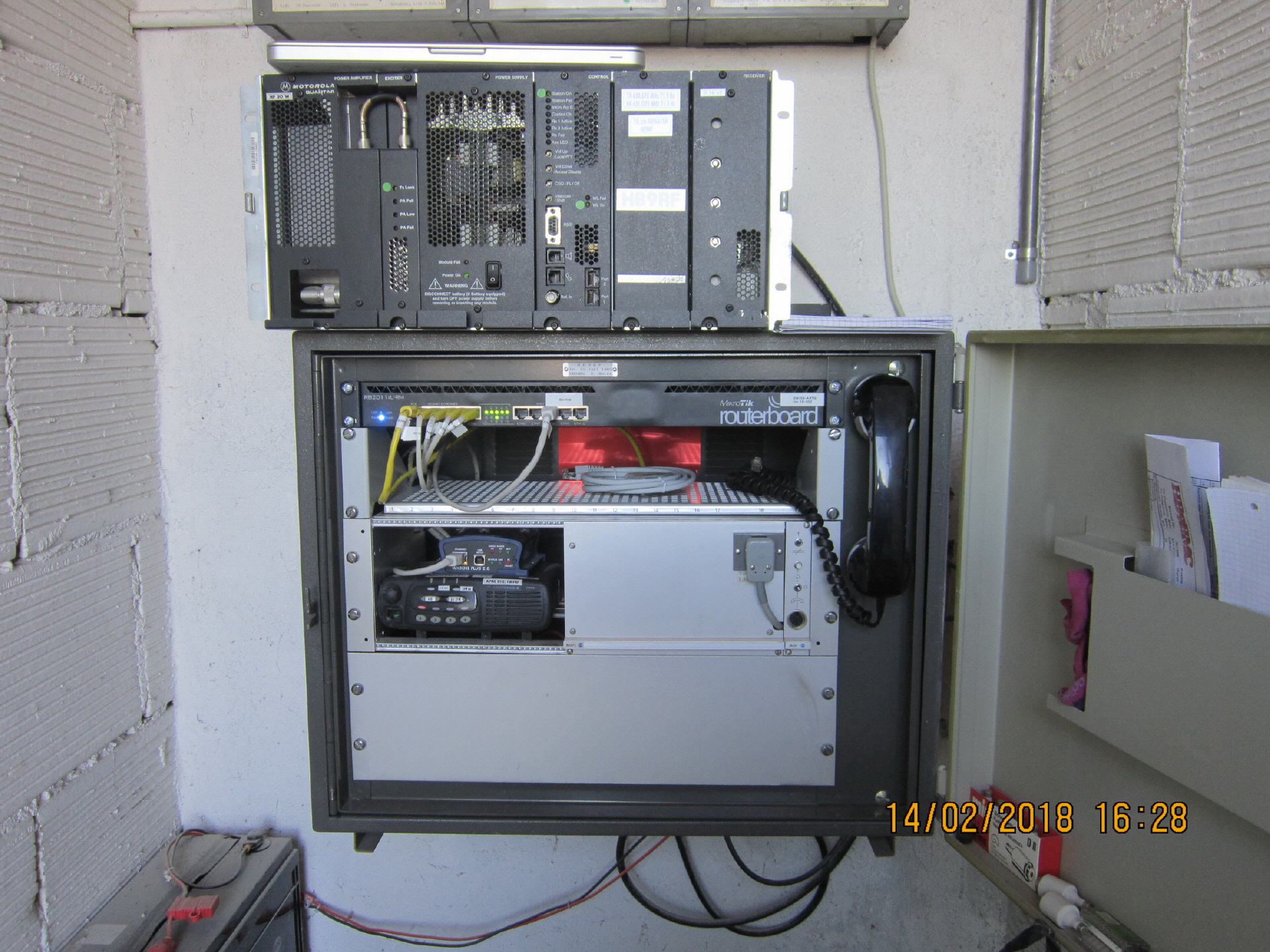

70 cm FM Relais Hünenberg

HB9ZG 70 cm FM Relais Hünenberg JN47FE
Relais Standort : 6331 Hünenberg / ZG Lindenbergstrasse 12 Antennenhöhe 511 m. ü. M.

TX: 438.6750 MHz TSQ 71.9 Hz BB 12.5 kHz
RX: 431.0750 MHz TSQ 71.9 Hz BB 12.5 kHz

11.09.1989 Erste Inbetriebnahme des Autophon F55G 70 cm Relais auf einem Hochhaus in der Stadt Zug.
25.11.1989 Umzug auf das Hochhaus Lindenbergstrasse 12 in 6331 Hünenberg.
15.03.2003 Anbindung an den Echolink (Node 81765).
01.03.2011 Anbindung an das HB9ZG 70 cm Relais in Affoltern am Albis.

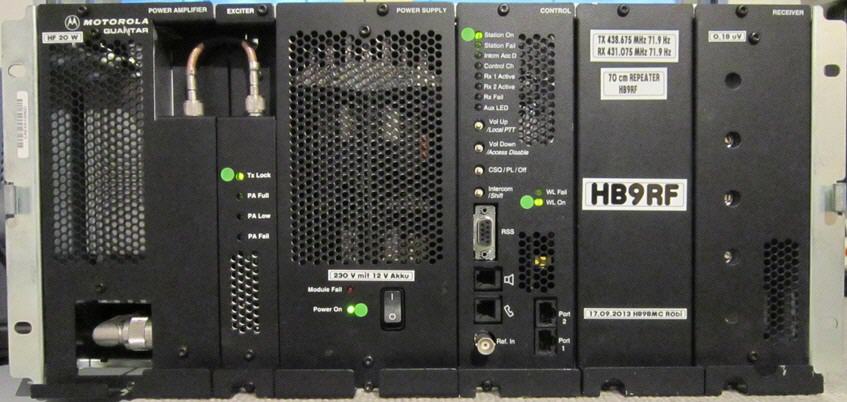

20.09.2013 Relais ersetzt durch eine 70 cm Motorola Quantar.

Technische Details:
Model : T 5365A // FO : 6521-2702-71002 // Type Nr. FA504B
Duplexer: 6 Kammern Cellwave DUPLEXER eingebaut 3x BNC Buchsen
Netzteil : AC 110 V - 250 V / 3.5 A Max. 50/60 Hz / Onan 3-70507-0000 // +14V 12.5A / +5V 9.0A // Ventilator
Temperatur gesteuert // 13.6 V Akku Bufferung
RX Modul : TRE 6282E06 // PL SQ ab > 300 Hz Hub / 0.18 µV Squelch
TX Modul : Exciter : TLE 5972E06 CA1HV9M // Endstufe : TLE 2732A07 CA1969W / 25 W HF
Controller : CLN6961A06 CA1HLVD // Wireline : CLN6955A52 CA1G6D1 // V24 : TTN4010B07 CA1J46W
Sendezeitbegrenzung : 15 Min. // Kennung HB9ZG wenn innerhalb 60 Min. keine Tastung erfolgt
Antenne: Kathrein K 75 11 21 / 2 dBi

Hamnet [250 KB] Schema

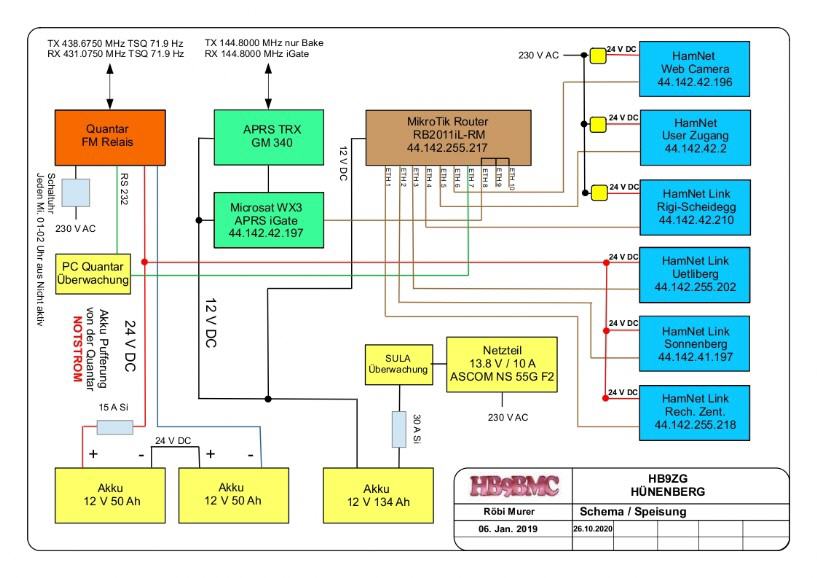

Schema Speisung [63 KB]
Messprotokoll [66 KB] 70cm Relais

HB9BMC Röbi

Relais Standort : 6331 Hünenberg / ZG Lindenbergstrasse 12 Antennenhöhe 511 m. ü. M.
Model : T 5365A // FO : 6521-2702-71002 // Type Nr. FA504B // 6 Kammern Cellwave DUPLEXER eingebaut 3x BNC Buchsen
Netzteil : AC 110 V - 250 V / 3.5 A Max. 50/60 Hz / Onan 3-70507-0000 // +14V 12.5A / +5V 9.0A // Ventilator Temperatur gesteuert // 13.6 V Akku Bufferung
RX Modul : TRE 6282E06 // PL SQ ab > 300 Hz Hub
TX Modul : Exciter : TLE 5972E06 CA1HV9M // Endstufe : TLE 2732A07 CA1969W
Controller : CLN6961A06 CA1HLVD // Wireline : CLN6955A52 CA1G6D1 // V24 : TTN4010B07 CA1J46W
Sendezeitbegrenzung : 15 Min. // Kennung HB9ZG wenn innerhalb 60 Min. keine Tastung erfolgt

Hünenberg Infrastruktur

APRS iGate Hünenberg

HB9ZG-1 APRS iGate Hünenberg JN47FE
Relais Standort : 6331 Hünenberg / ZG Lindenbergstrasse 12 Antennenhöhe 511 m. ü. M.

TX: 144.8000 MHz BB 25.0 kHz
RX: 144.8000 MHz BB 25.0 kHz

18.03.2007 Inbetriebnahme APRS mit TNC 21S und Motorola GM 340
01.07.2016 APRS iGate Hünenberg Microsat WX3in1 plus und Motorola GM 340

Technische Details:
RX: Motorola GM 340 / 0.18 µV Squelch
TX: Motorola GM 340 / 15 W HF
Netzteil : AC 250 V / 3.5 A // 13.6 V Akku Bufferung

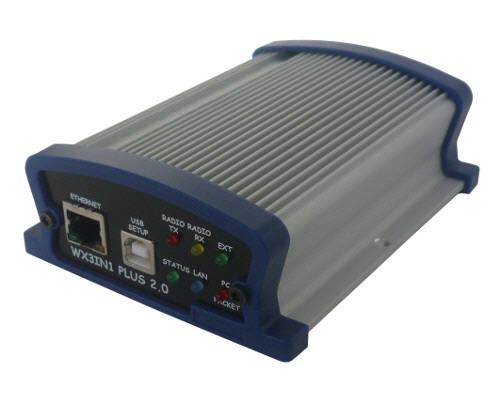

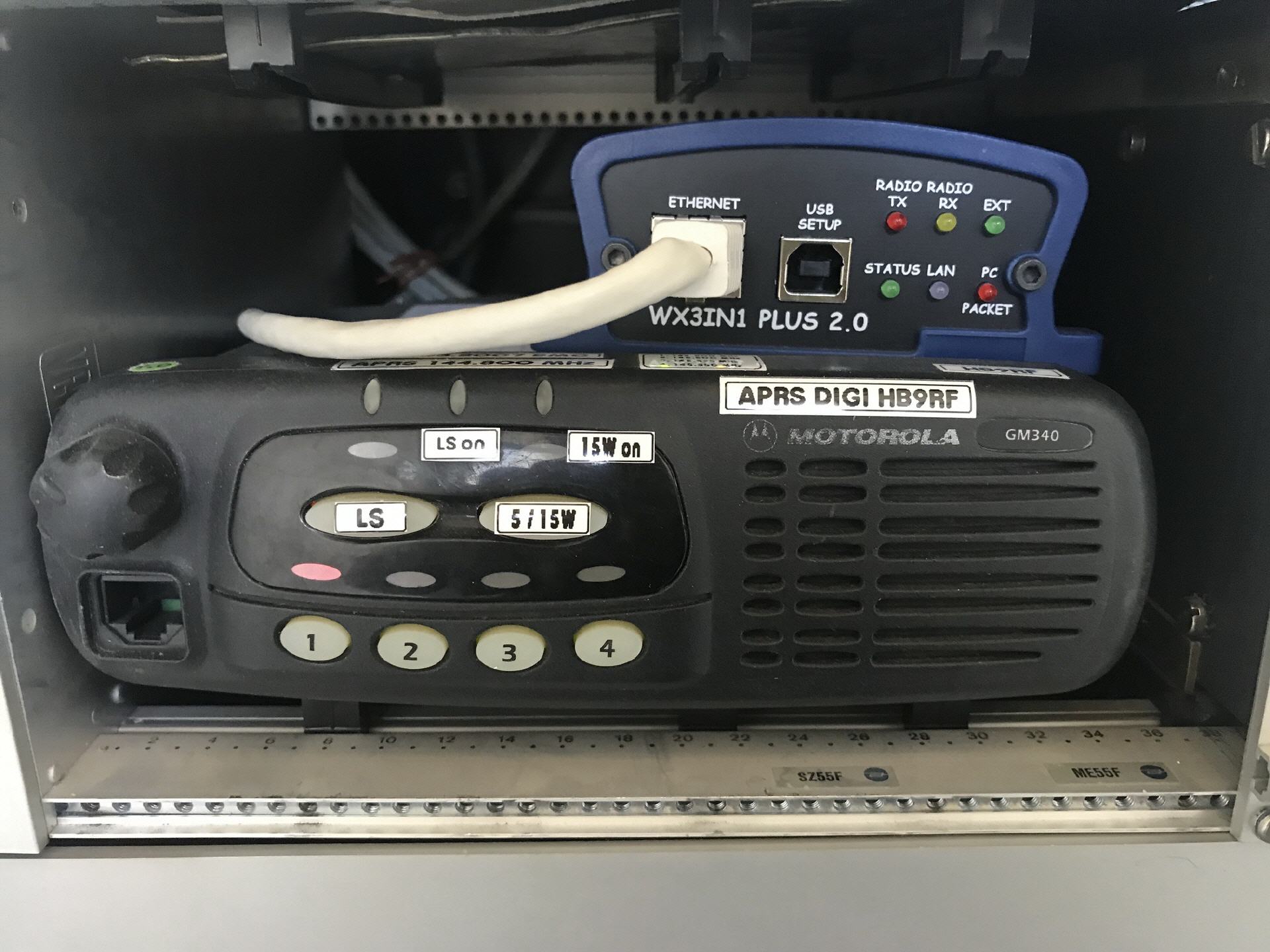

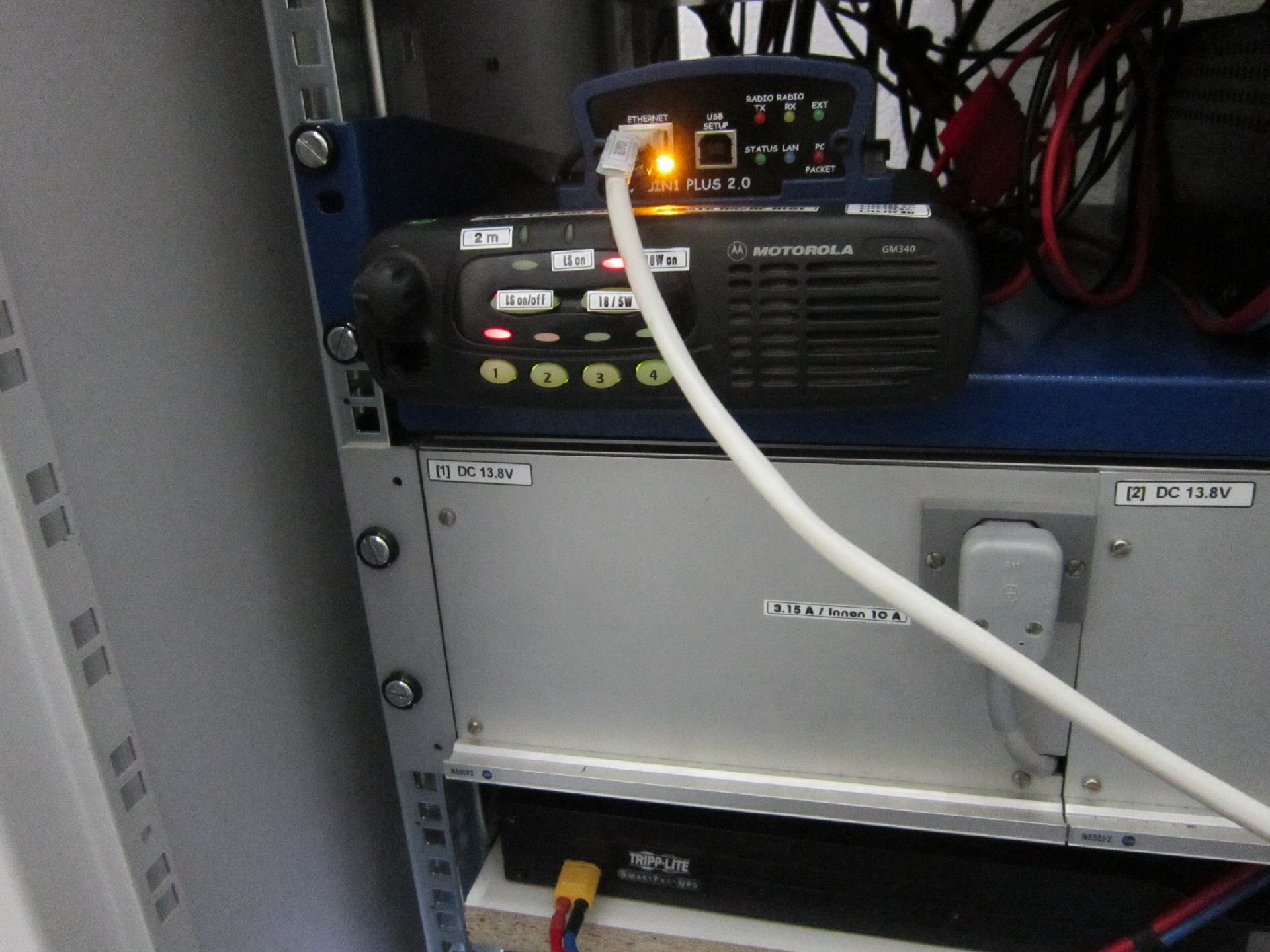

TNC: Microsat WX3in1 plus 2.0
mit Temperatursensor °C
Der Microsat macht kein repeating, nur alle 30 Min. eine Bake.

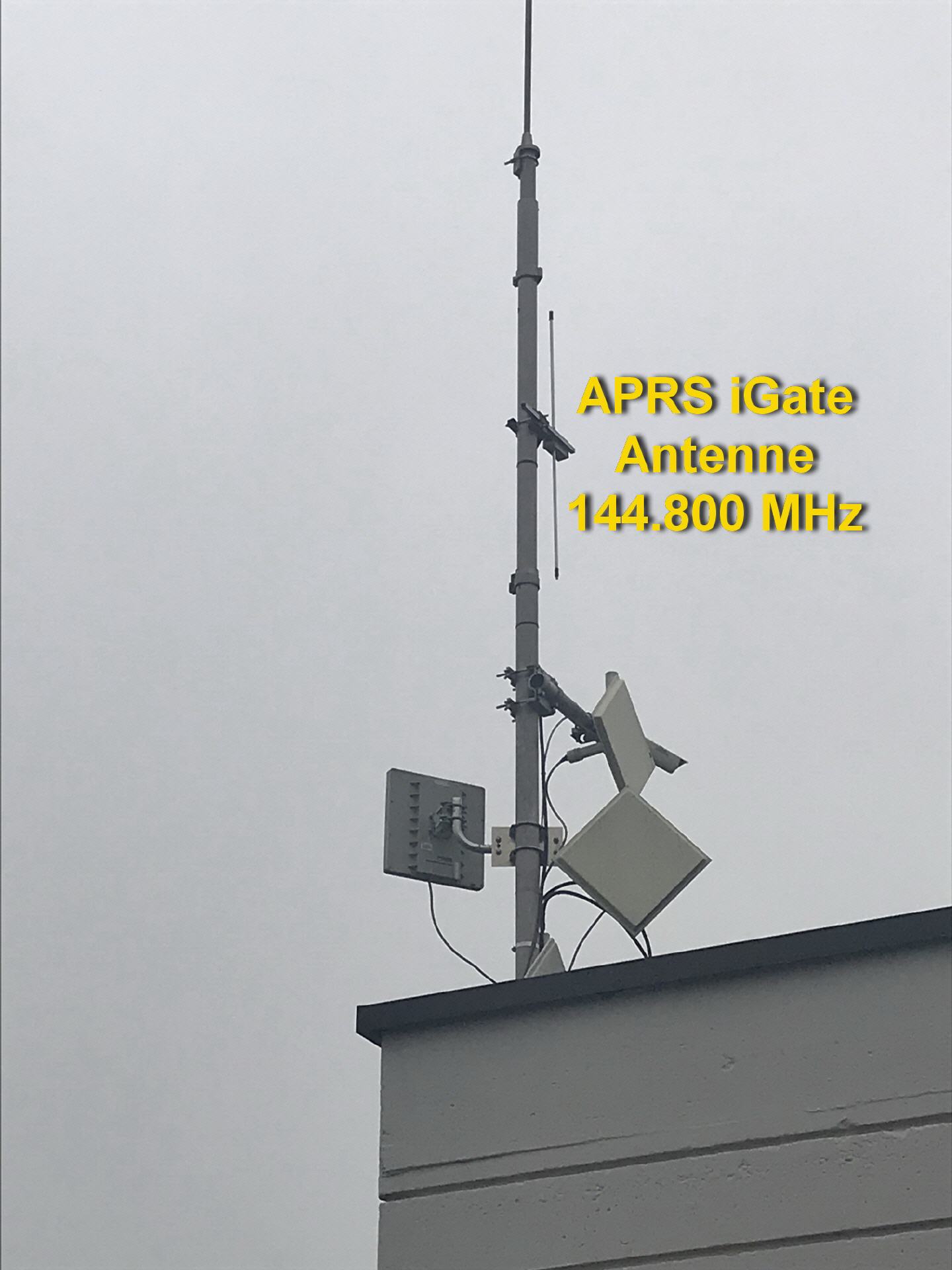

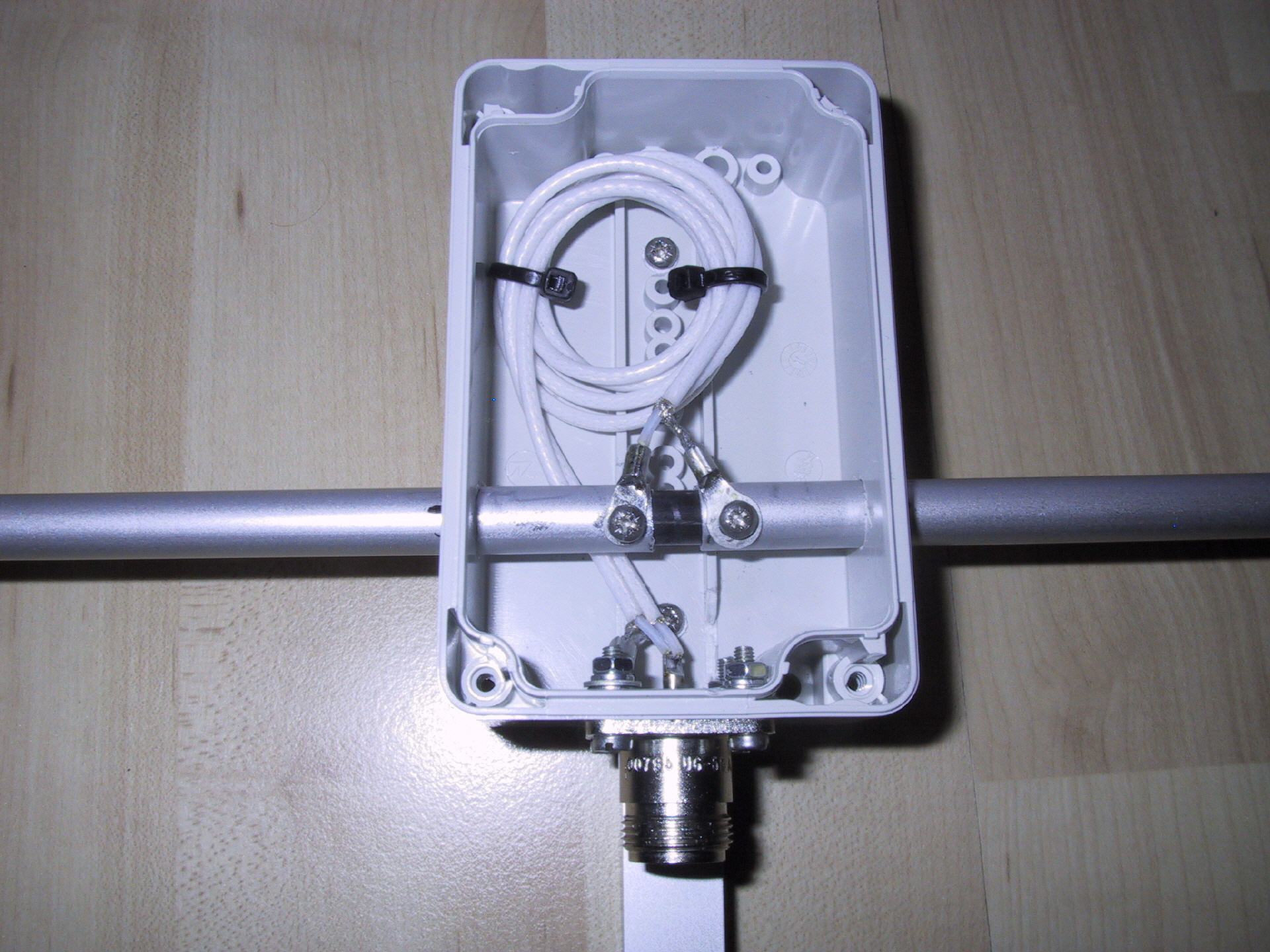

Antenne: Vormast Dipol 3.0 dB

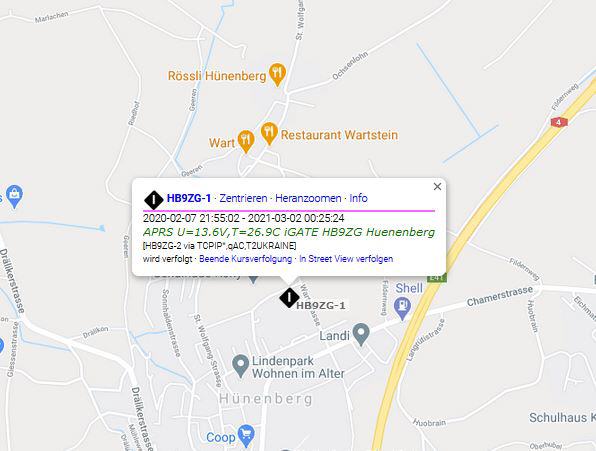

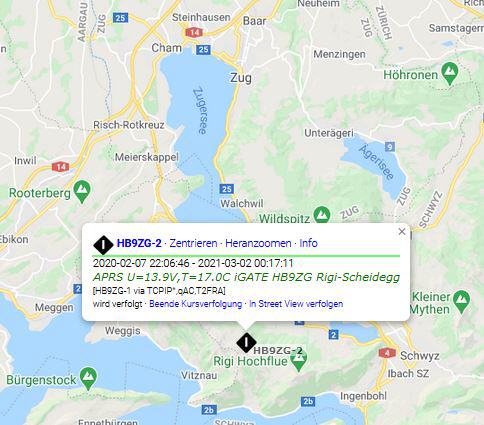

APRS Karte

HB9BMC Röbi

APRS Hünenberg Infrastruktur

70 cm Echolink FM Relais Hünenberg

HB9ZG 70 cm Echolink FM Relais Hünenberg JN47FE
Relais Standort : 6331 Hünenberg / ZG Lindenbergstrasse 12 Antennenhöhe 511 m. ü. M.

TX: 438.6750 MHz TSQ 71.9 Hz BB 12.5 kHz
RX: 431.0750 MHz TSQ 71.9 Hz BB 12.5 kHz

25.11.1989 Umzug des Relais auf das Hochhaus Lindenbergstrasse 12 in 6331 Hünenberg.
15.03.2003 Inbetriebnahme des Echolink (Node 81765).
01.08.2011 Anbindung an das HB9ZG 70 cm Relais in Affoltern am Albis.
20.09.2013 Relais ersetzt durch eine 70 cm Motorola Quantar.

Technische Details:
Model : Motorola Quantar T 5365A
Duplexer: 6 Kammern Cellwave DUPLEXER eingebaut 3x BNC Buchsen
Netzteil : AC 110 V - 250 V / 3.5 A Max. 50/60 Hz / Onan 3-70507-0000 // +14V 12.5A / +5V 9.0A /
Ventilator Temperatur gesteuert // 13.6 V Akku Bufferung
Sendezeitbegrenzung : 15 Min. // Kennung HB9ZG wenn innerhalb 60 Min. keine Tastung erfolgt
Sender: 25 Watt
Antenne: Kathrein K 75 11 21 / 2 dBi

Echolink Node: 81765

Echolink direkt über die Luft zu HB9AUR Martin ins Internet.

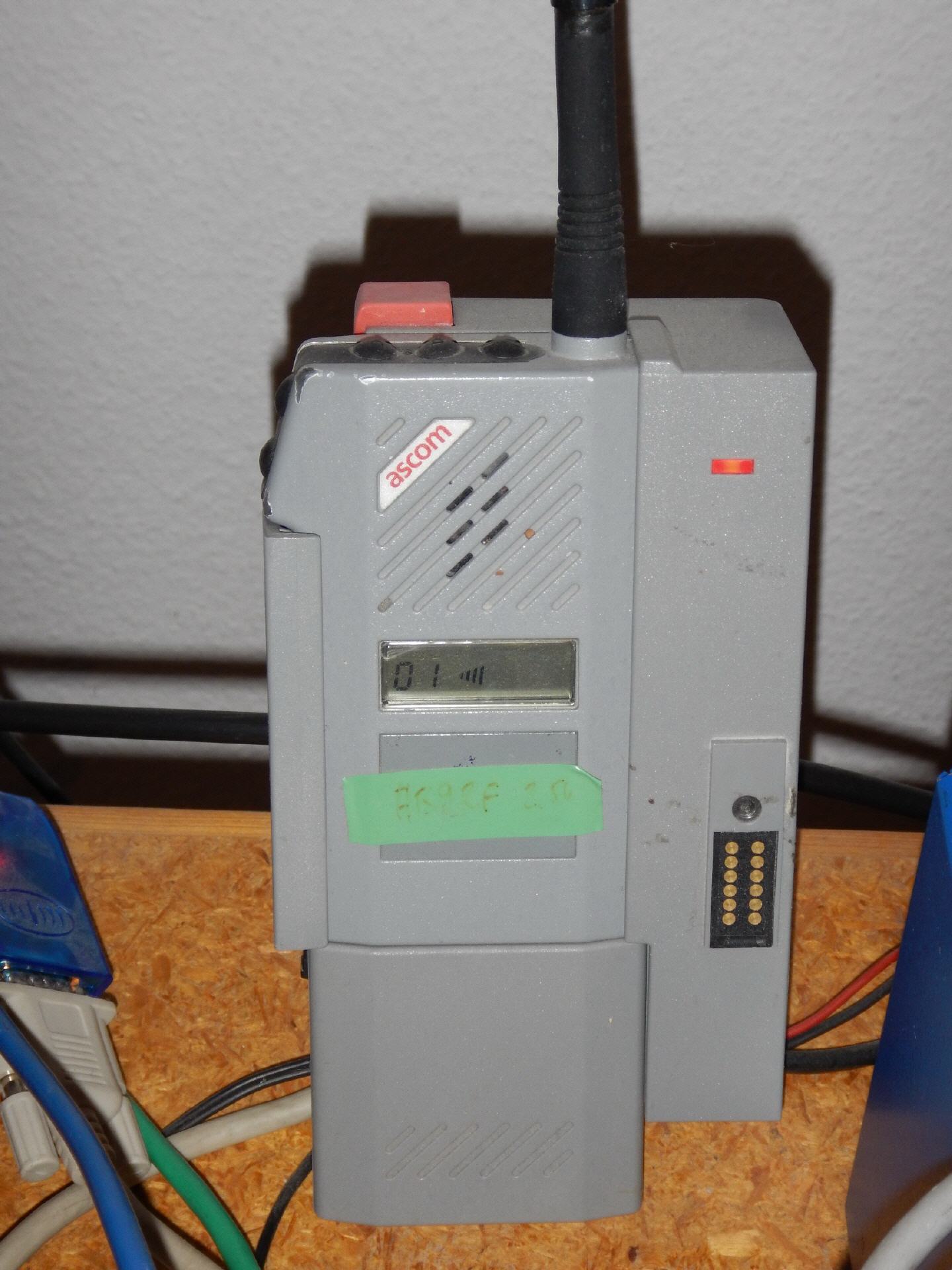

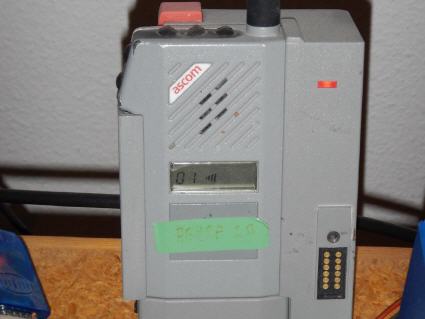

Echolinkgerät: ASCOM SE 110 Handfunkgerät

Der Echolink ist fix mit dem FM Relais Affoltern am Albis gekoppelt.
TX: 439.3500 MHz TSQ 103.5 Hz BB 12.5 kHz
RX: 431.7500 MHz TSQ 103.5 Hz BB 12.5 kHz

HB9BMC Röbi

Echolink Hünenberg Infrastruktur

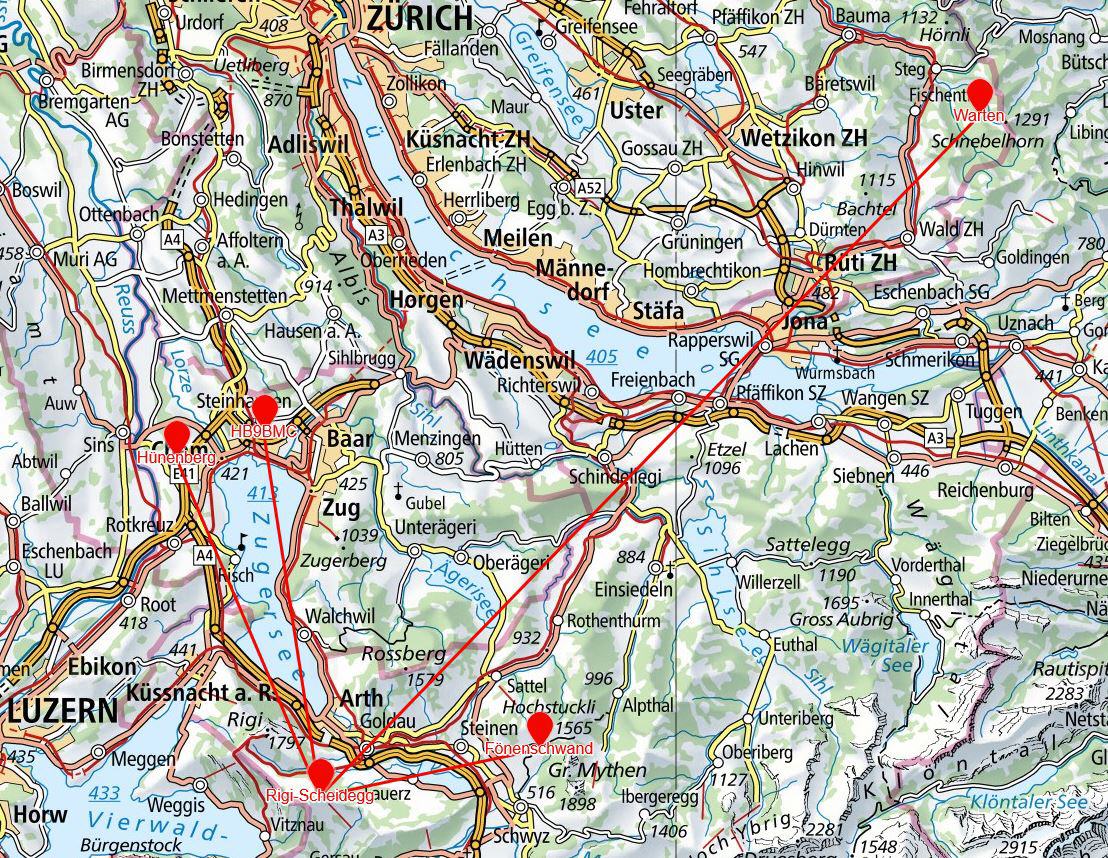

Rigi Scheidegg

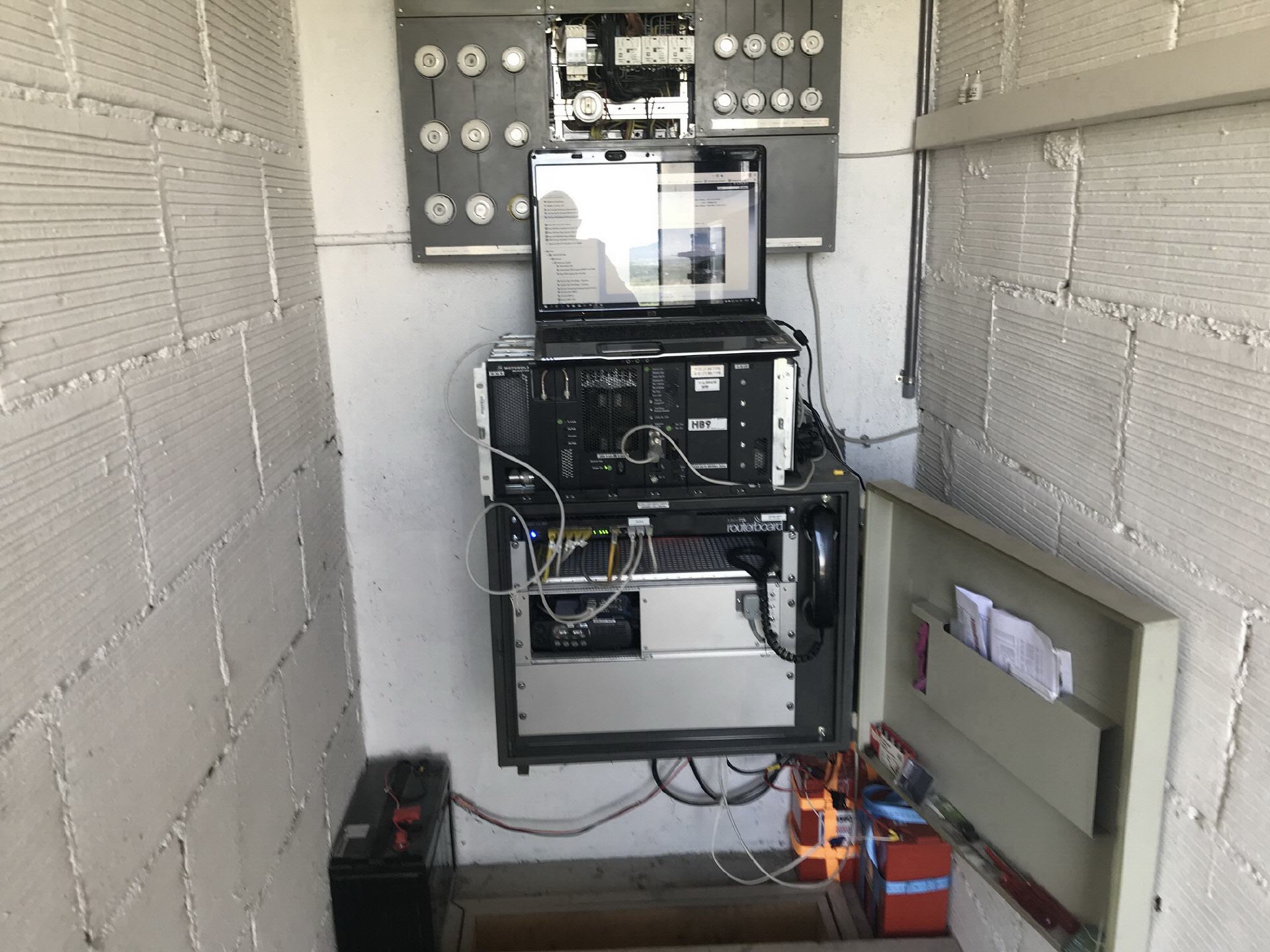

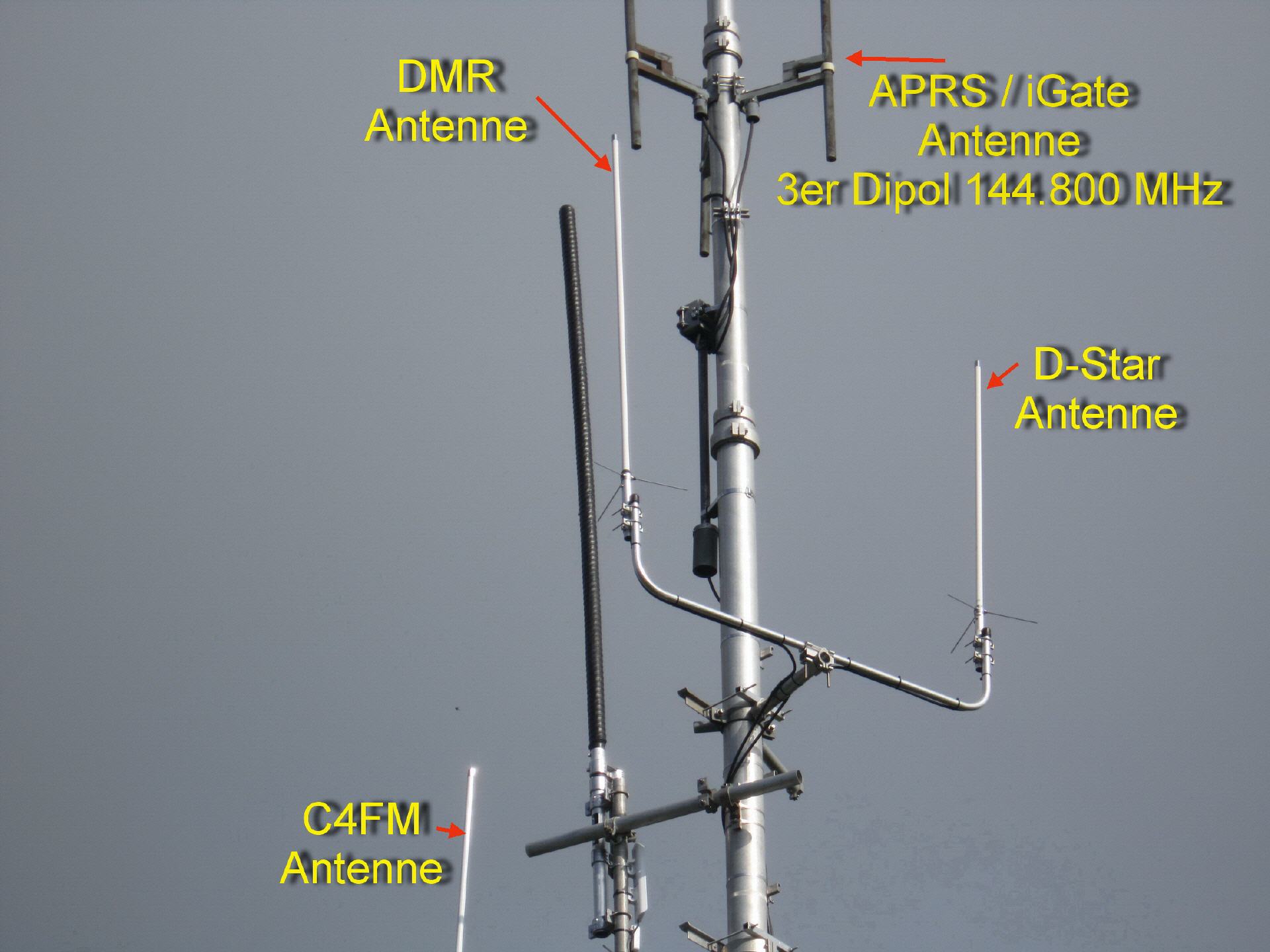

Rigi Scheidegg Infrastruktur

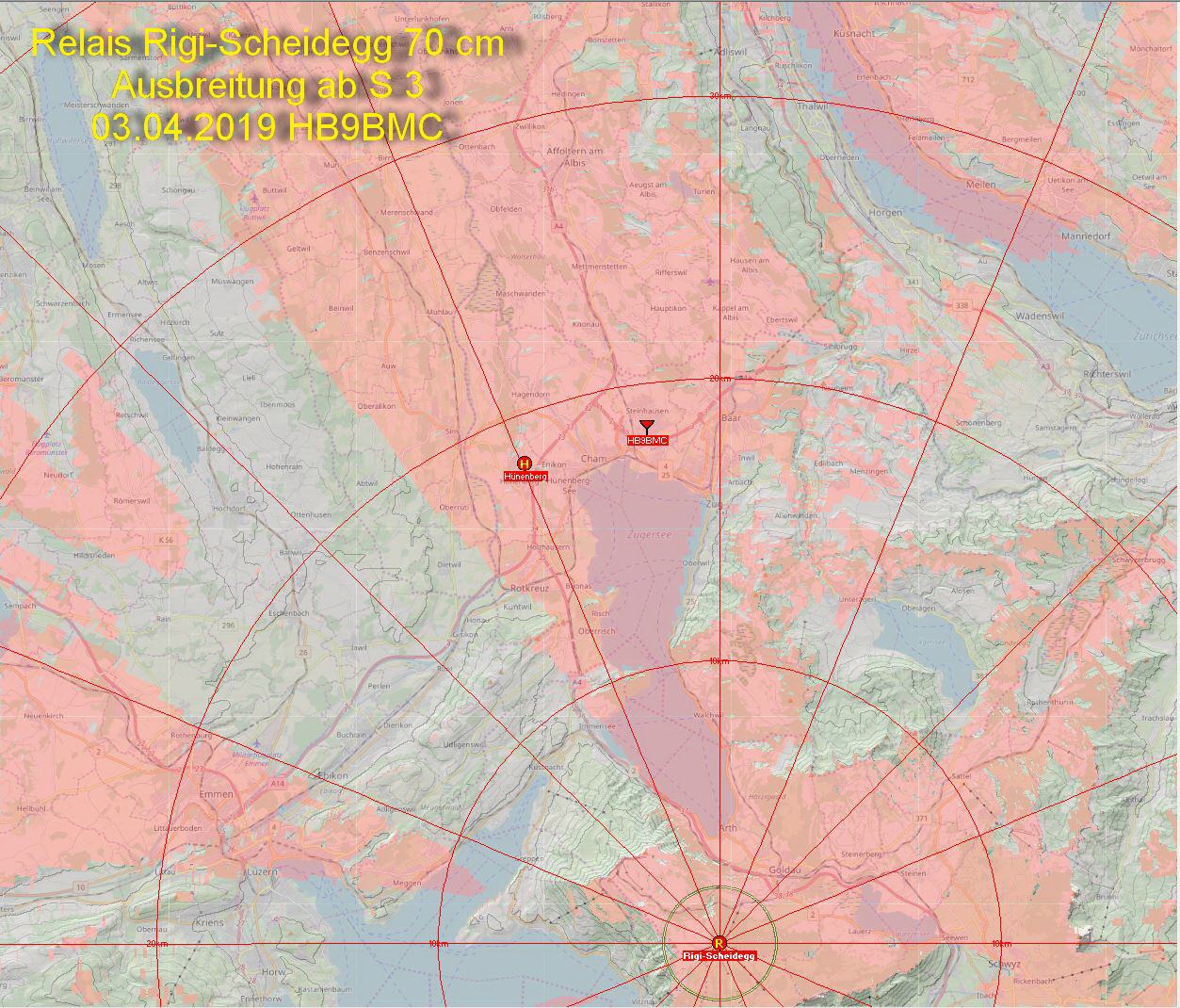

In Hünenberg und auf der Rigi Scheidegg (1'660m) betreiben wir verschiedene Relais für Analog, Echolink und DMR Funk.

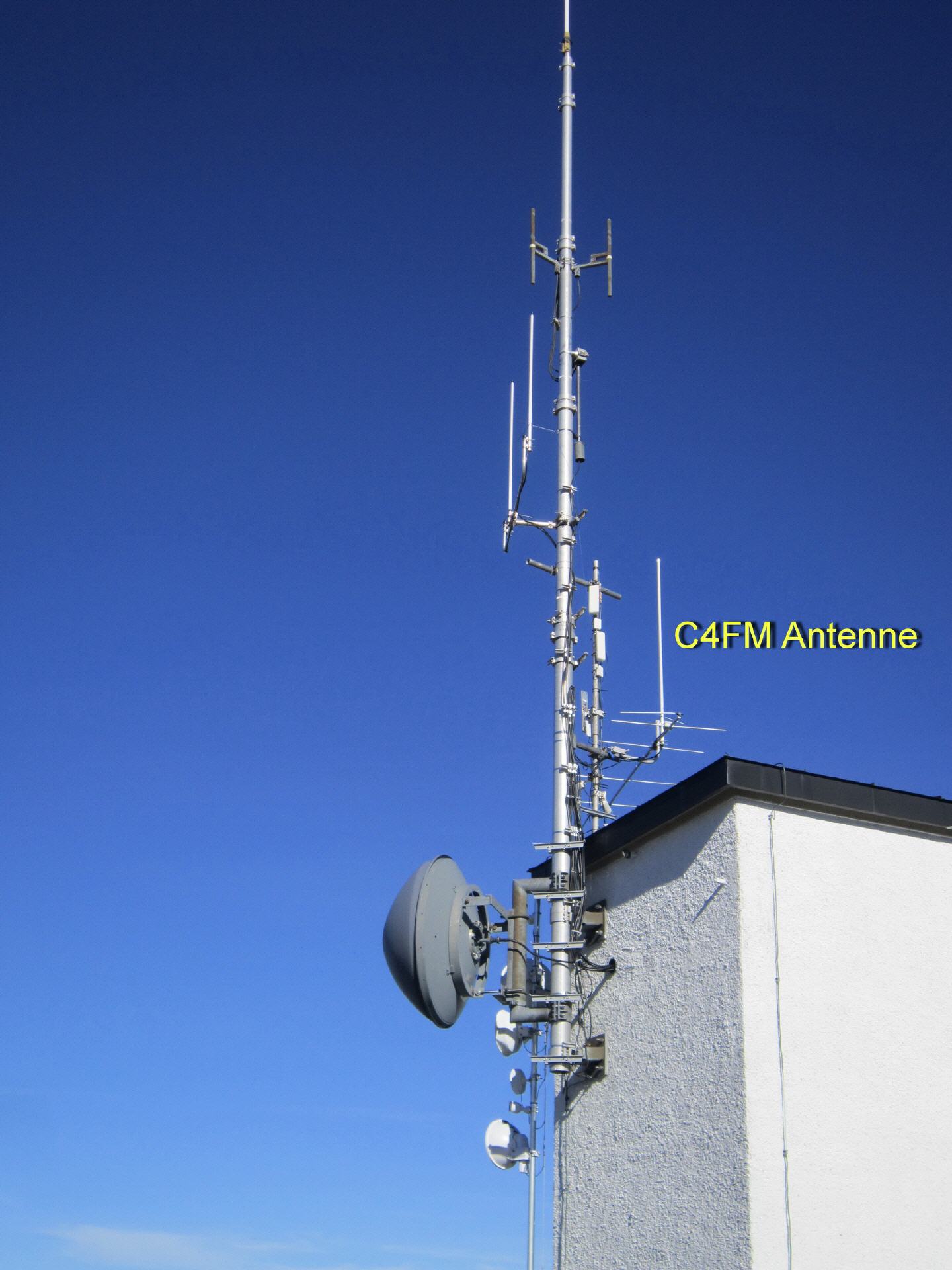

70 cm C4FM Relais Rigi-Scheidegg

HB9ZG 70 cm C4FM Relais Rigi-Scheidegg JN47GA
Relais Standort : 6410 Rigi-Scheidegg / SZ Funkhaus Antennenhöhe 1661 m. ü. M.

TX: 438.3875 MHz FM TSQ 71.9 Hz BB 12.5 kHz oder C4FM
RX: 430.7875 MHz FM TSQ 71.9 Hz BB 12.5 kHz oder C4FM

HB9ZG Node 18'754 / HB9ZG Room 28'754 // Fix auf 28878 connectet

15.08.2016 Inbetriebnahme des Relais durch HB9BMC Röbi und HB3YKW René.
04.04.2017 Upgrade von Ver. 1.10J auf Ver. 1.10Q
04.04.2017 Remote ON/OFF über IP installiert

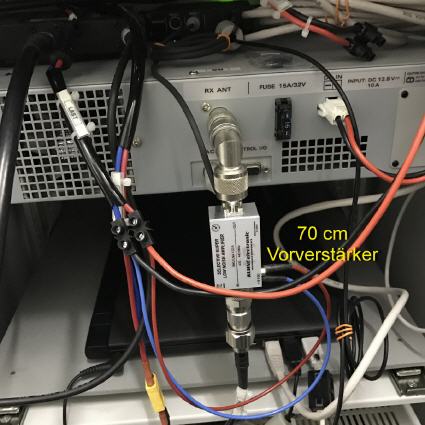

11.03.2017 Kuhne Vorverstärker MKU LNA 432A installiert. Gain 20 dB / NF 0.4 dB
17.02.2020 Rufzeichenänderung von HB9RF auf neu HB9ZG

Technische Details:
Model : Yaesu DR-1XE VHF_UHF Relais Nr. SM 240344
Wires-X : HRI-200

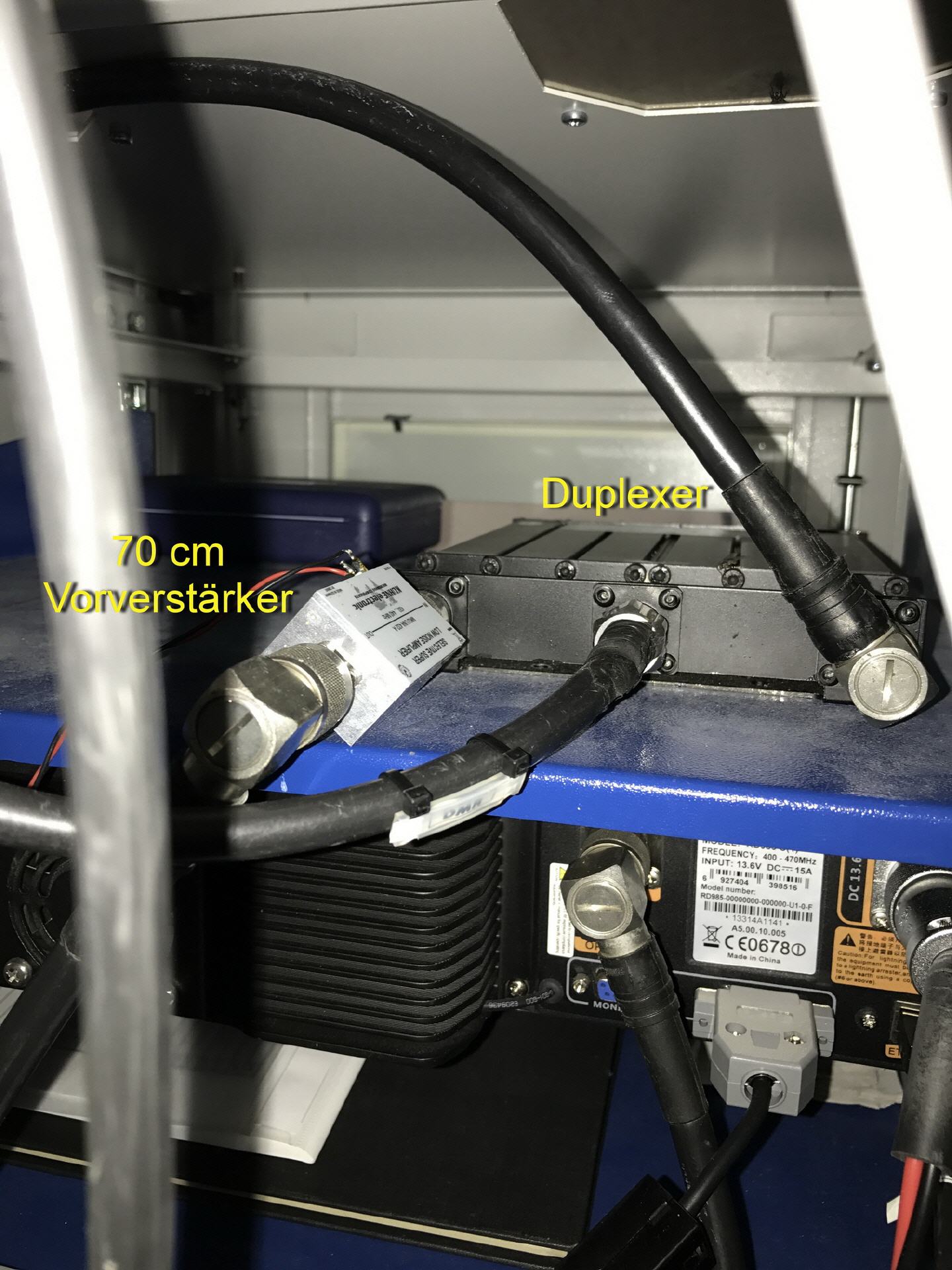

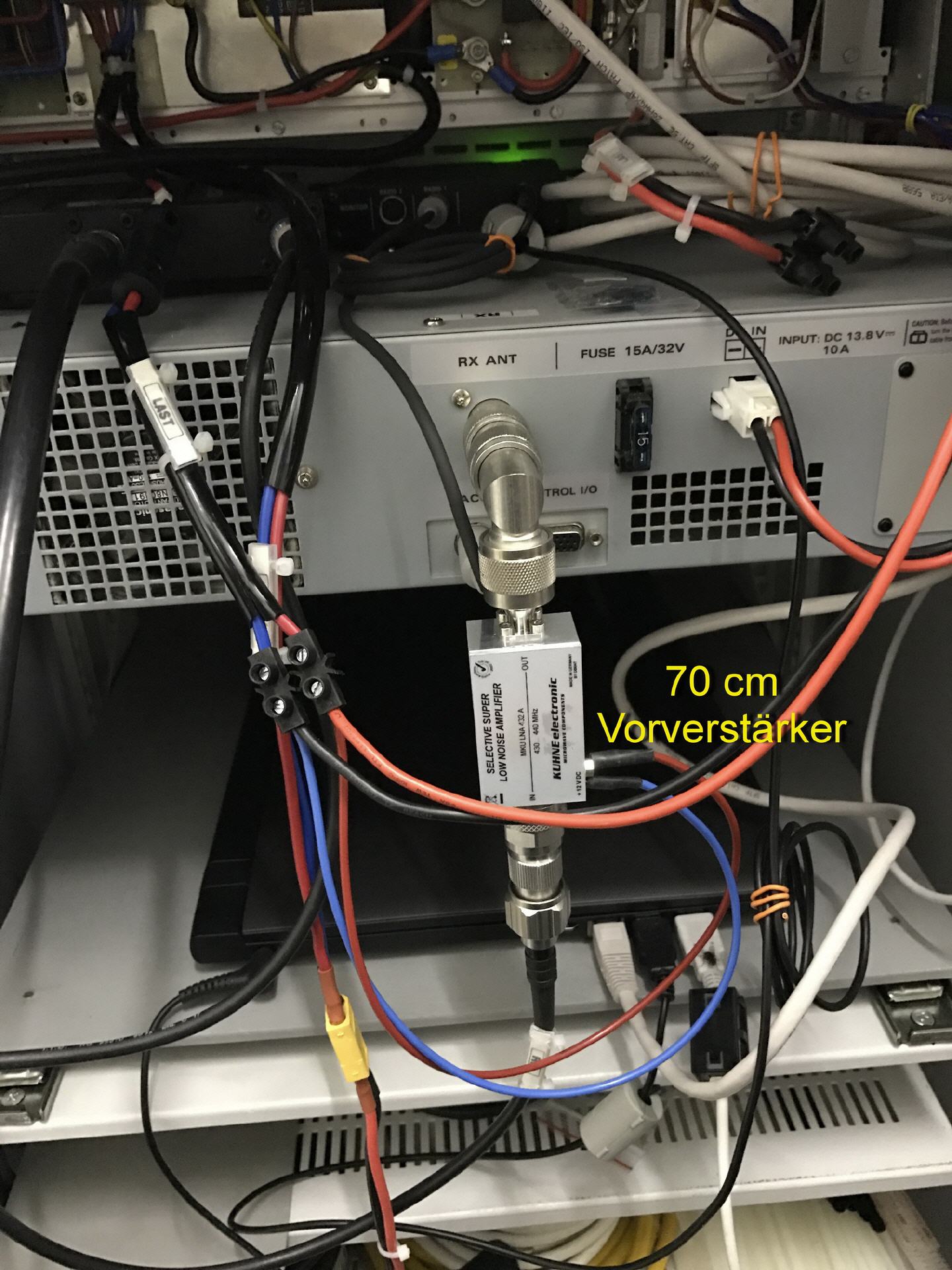

Vorverstärker: Kuhne MKU LNA 432A

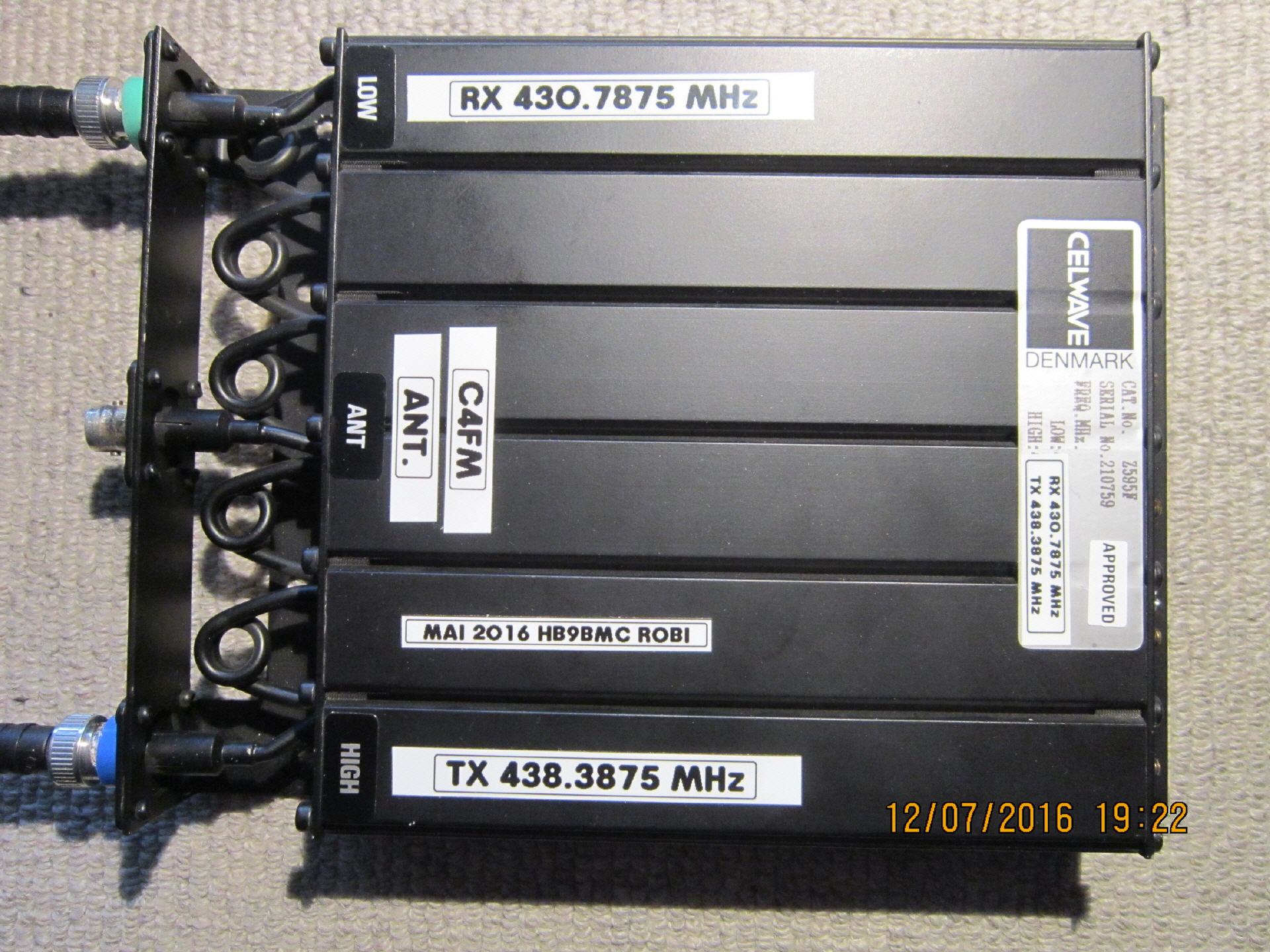

Duplexer: 6 Kammern Cellwave DUPLEXER eingebaut 3x BNC Buchsen

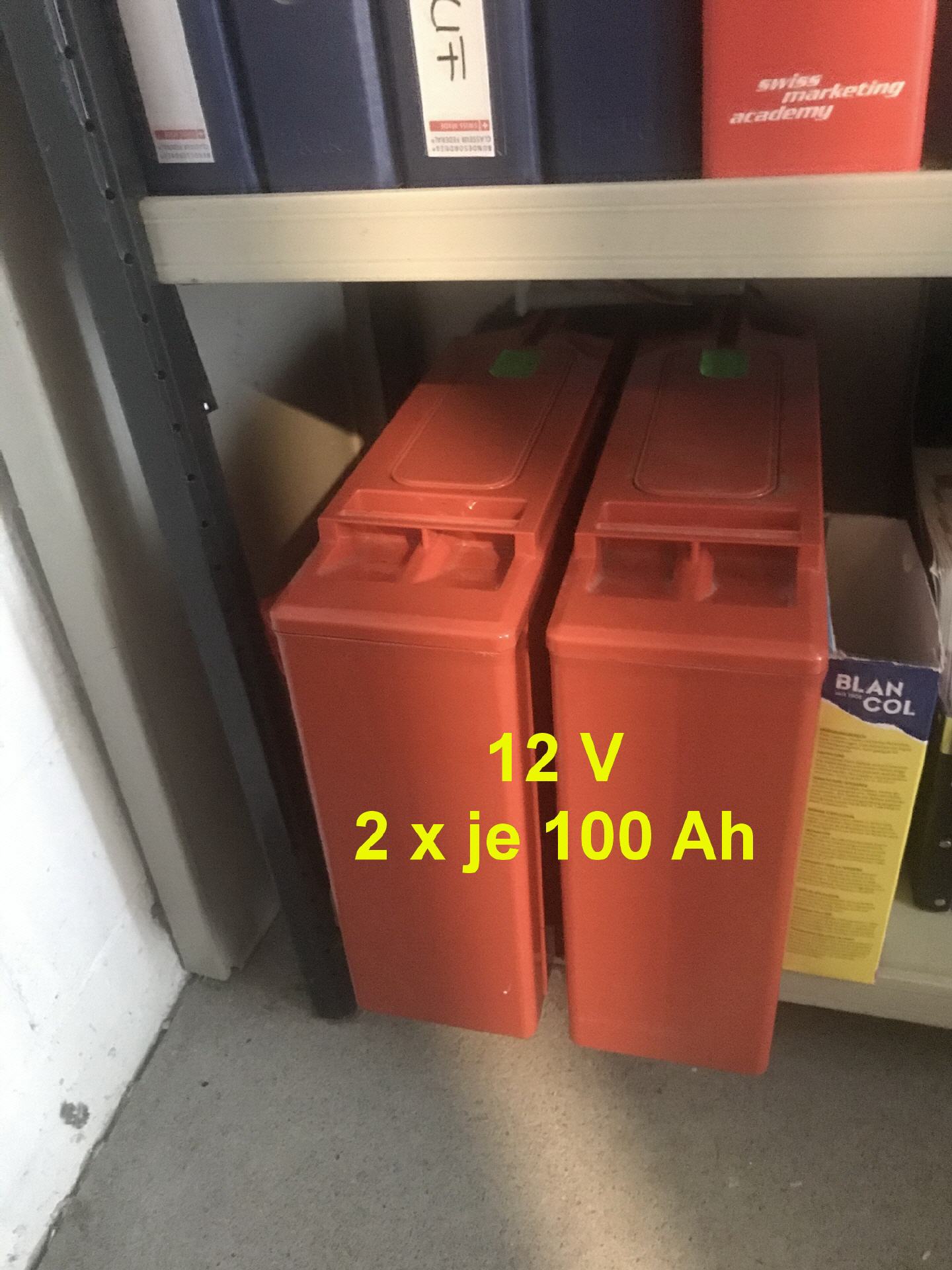

Netzteil : 48.0 V Akku Bufferung mit Converter auf 13.6 V
Sender: 25 W. Sendezeitbegrenzung : 10 Min. // Kennung HB9ZG
Antenne: Ant. X-50 7.2 dB / 1.70 m

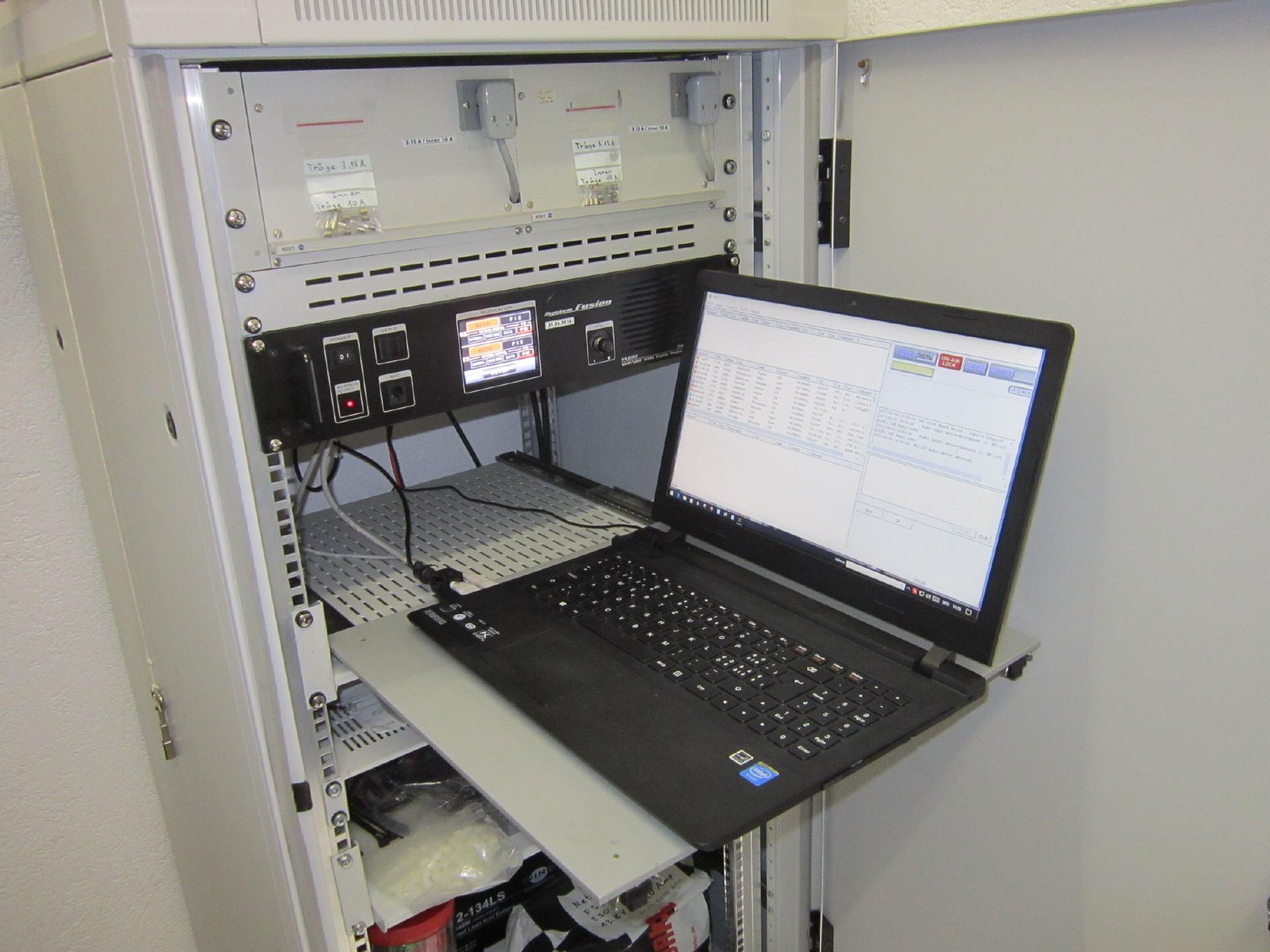

Computer: Lenovo B50-10. Remotezugriff über Team Viewer.
Internet Anbindung über HamNet.

HB9BMC Röbi

C4FM Infrastruktur

70 cm DMR Relais Rigi-Scheidegg

HB9ZG 70 cm DMR Relais Rigi-Scheidegg JN47GA
Relais Standort : 6410 Rigi-Scheidegg / SZ Funkhaus Antennenhöhe 1661 m. ü. M.

TX: 439.5375 MHz BB 12.5 kHz CC 1
RX: 431.9375 MHz BB 12.5 kHz CC 1

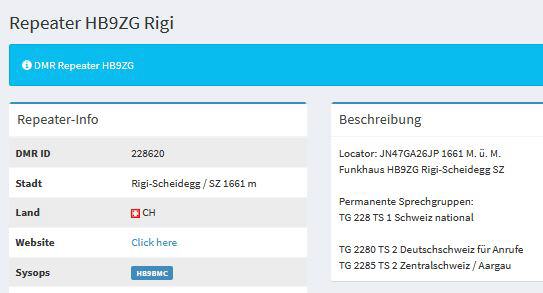

HB9ZG DMR ID: 228620 HB9ZG Rigi

Permanente Sprechgruppen:
TG 228 TS 1 Schweiz national

TG 2280 TS 2 Deutschschweiz für Anrufe
TG 2285 TS 2 Zentralschweiz / Aargau

29.05.2015 Inbetriebnahme des Relais durch HB9BMC Röbi und HB9SDB Rolf.
26.09.2015 Kuhne Vorverstärker MKU LNA 432A installiert. Gain 20 dB / NF 0.4 dB
01.03.2017 Auf Brandmeister umgestellt.
04.04.2017 Remote ON/OFF über IP installiert
16.02.2020 Rufzeichenänderung von HB9RF auf neu HB9ZG

Technische Details:

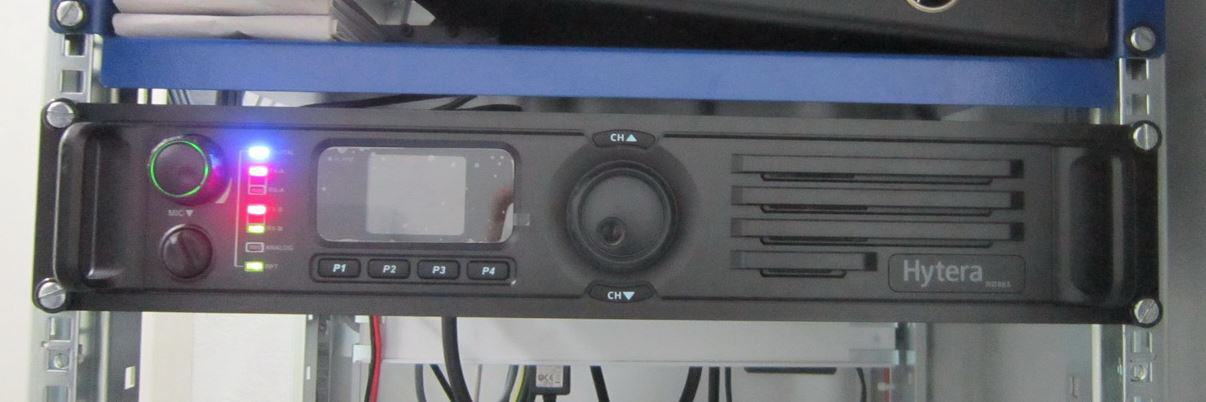

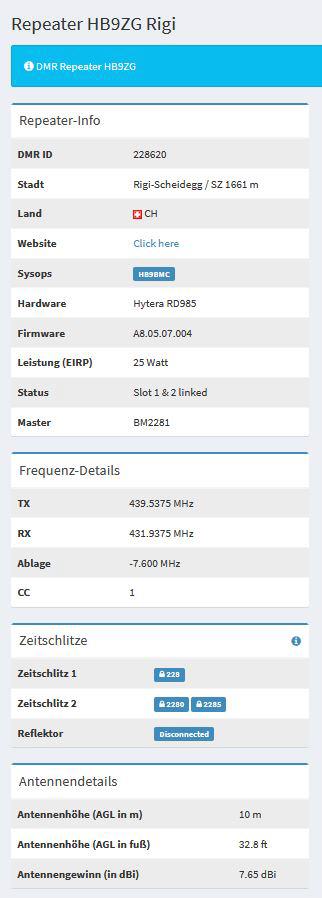

Model : Hytera RD985 UHF Relais
Firmware: A8.05.07.004
BM Master: 2281
Linked: Slot 1 & 2
Vorverstärker: Kuhne MKU LNA 432A
Duplexer: 6 Kammern Cellwave DUPLEXER eingebaut 3x N Buchsen
Netzteil : 48.0 V Akku Bufferung mit Converter auf 13.6 V
Sender: 25 W. Sendezeitbegrenzung : 10 Min. // Kennung HB9ZG
Antenne: Ant. X-30N 5.5 dB / 1.30 m

Computer: Lenovo B50-10. Remotezugriff über Team Viewer.
Internet Anbindung über HamNet.

HB9BMC Röbi

DMR Infrastruktur

70 cm DSTAR Relais Rigi-Scheidegg

HB9ZG 70 cm DSTAR Relais Rigi-Scheidegg JN47GA
Relais Standort : 6410 Rigi-Scheidegg / SZ Funkhaus Antennenhöhe 1661 m. ü. M.

TX: 439.4625 MHz BB 12.5 kHz
RX: 431.8625 MHz BB 12.5 kHz

HB9ZG-B DMR ID: 228620 // Fix auf XLX 229 connectet SWISS-ARTG Reflector

12.09.2009 Inbetriebnahme des Relais durch HB9BMC Röbi, HB9WAD Koni und HB9TLX Walti.
17.08.2012 Anbindung über das HamNet nach Hünenberg.
28.04.2013 Gateway-Rechner MPC21 durch ALIX 2D13 ersetzt
29.08.2014 Umzug in das Funkhaus.
26.09.2015 Kuhne Vorverstärker MKU LNA 432A installiert. Gain 20 dB / NF 0.4 dB
04.04.2017 Remote ON/OFF über IP installiert
17.02.2020 Rufzeichenänderung von HB9RF auf neu HB9ZG

Technische Details:

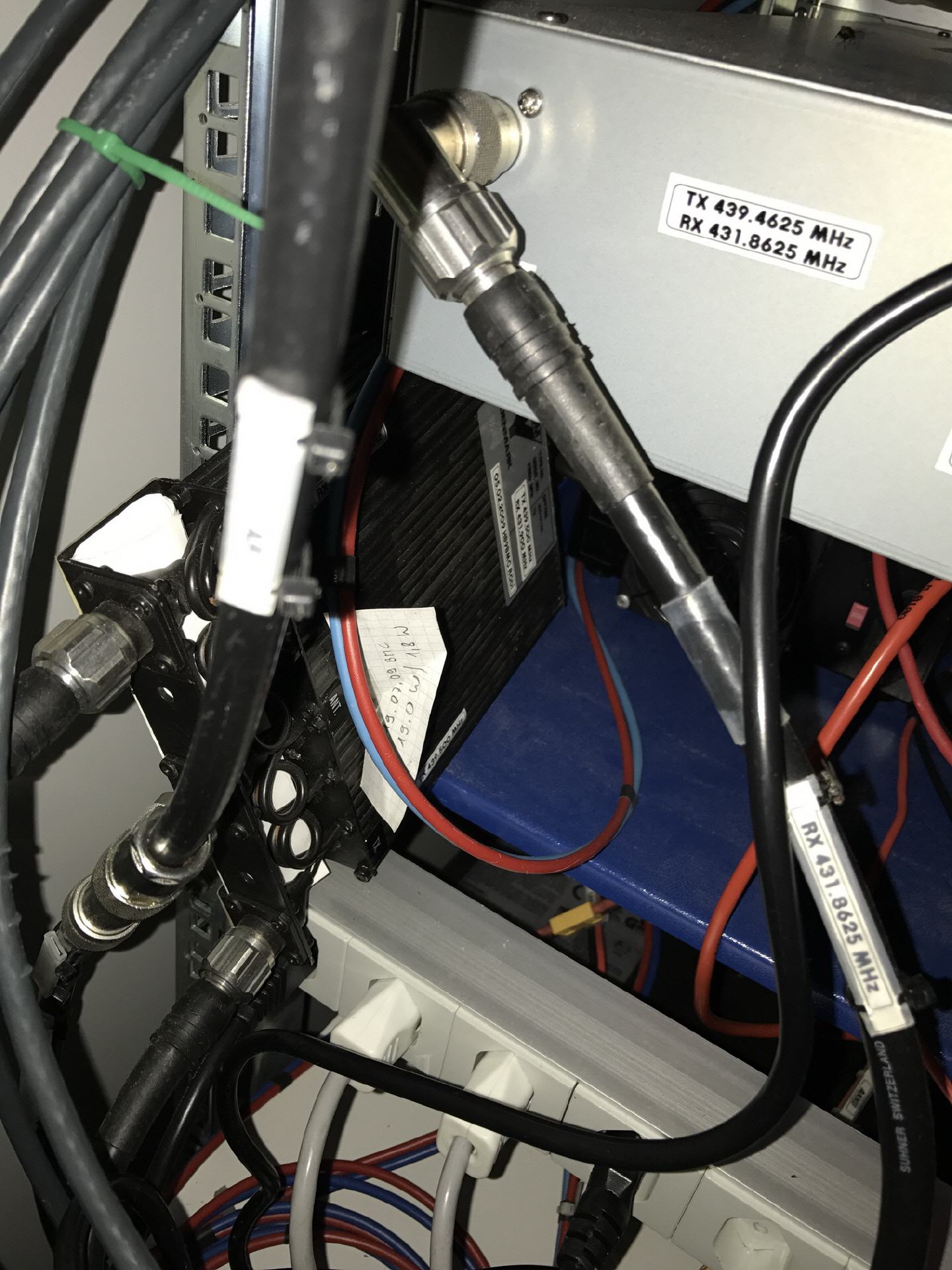

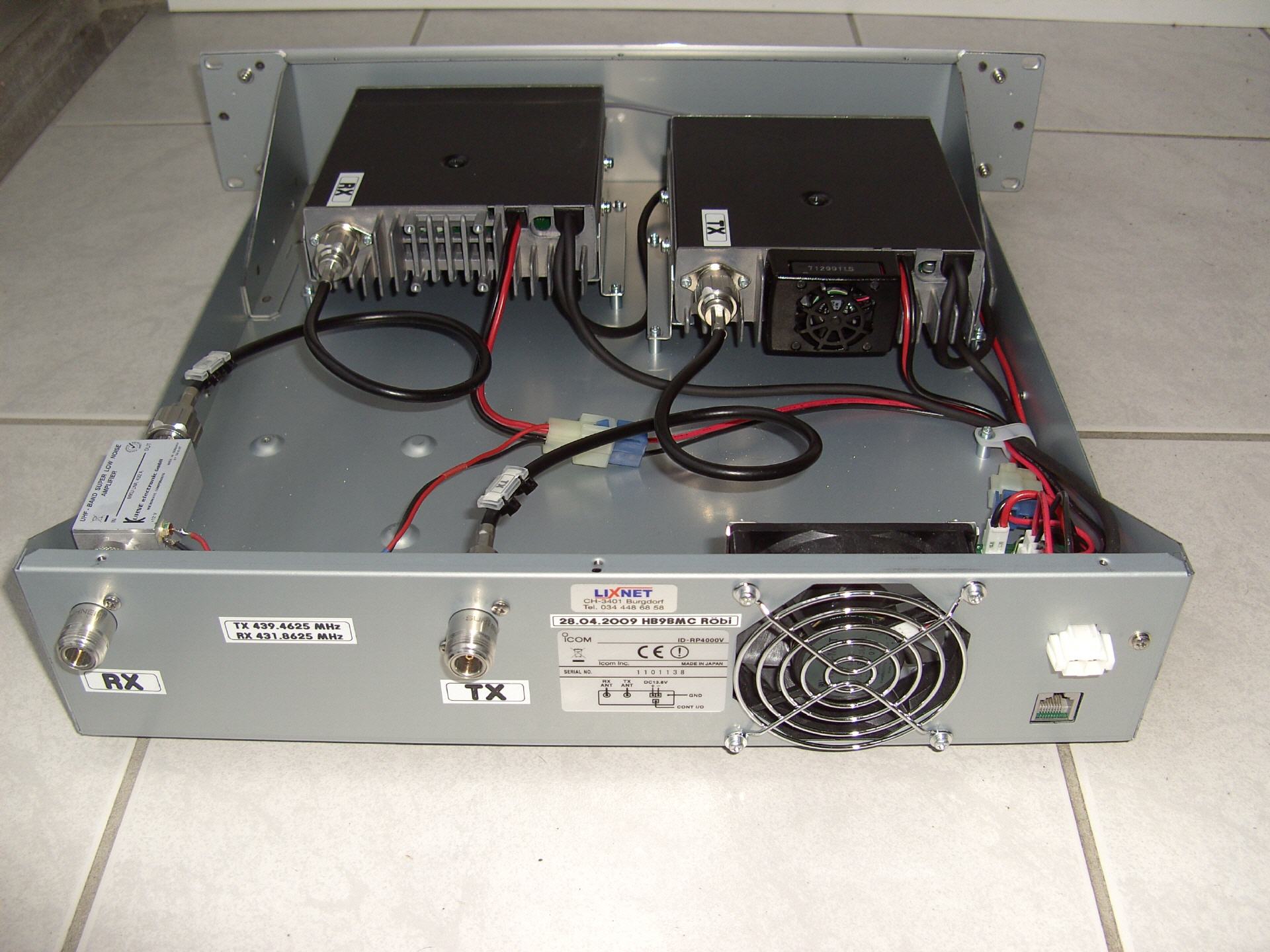

Model : ICOM ID-RP2C
Controller: ICOM ID-RP4000V
Vorverstärker: Kuhne MKU LNA 432A
Duplexer: 6 Kammern Cellwave DUPLEXER eingebaut 3x N Buchsen
Netzteil : 48.0 V Akku Bufferung mit Converter auf 13.6 V
Sender: 25 W. Sendezeitbegrenzung : 10 Min. // Kennung HB9ZG
Antenne: Ant. X-50 7.2 dB / 1.70 m

Rechner: ALIX 2D13
Internet Anbindung über das HamNet.

HB9BMC Röbi

DSTAR Infrastruktur

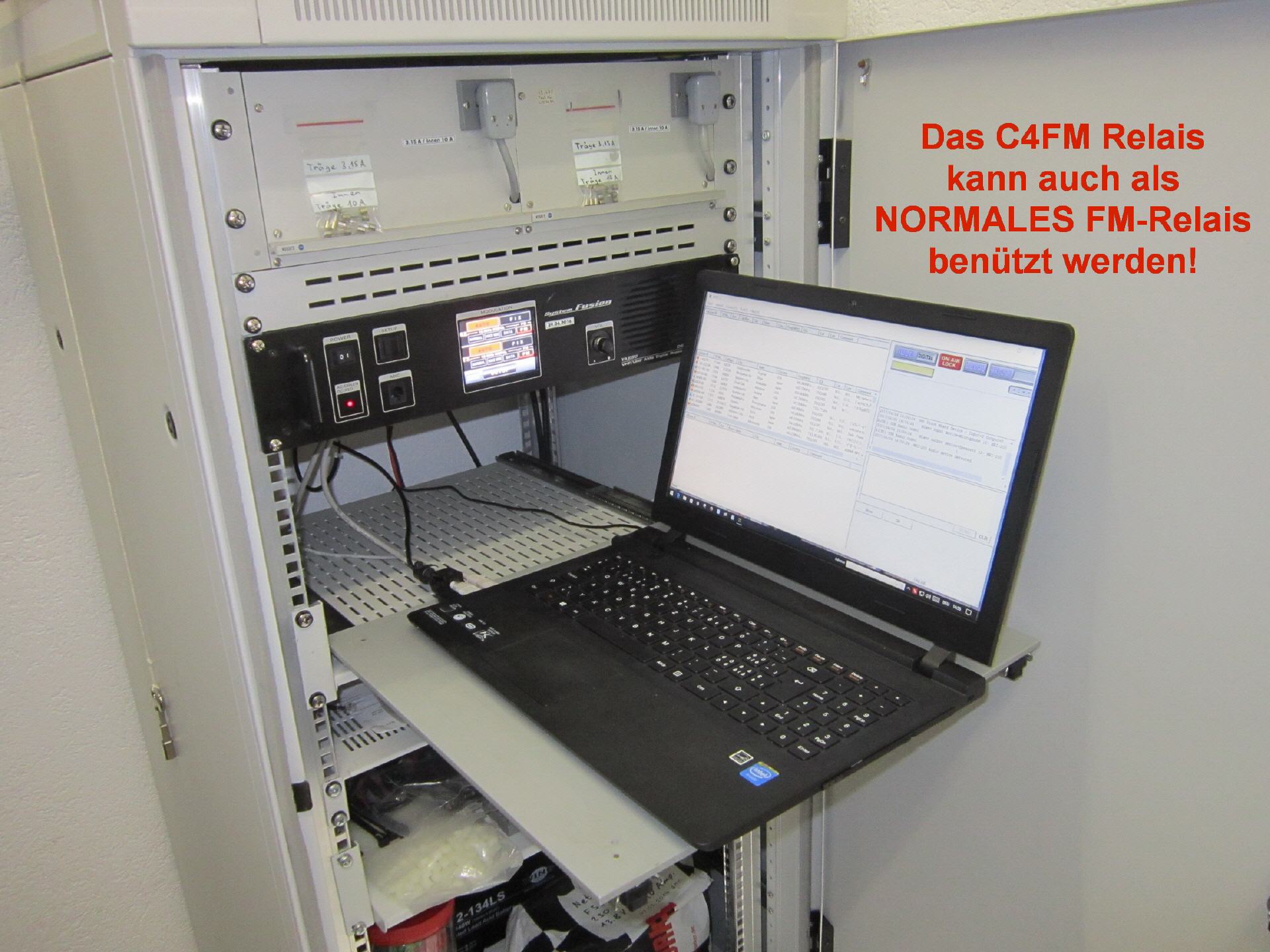

70 cm FM (C4FM) Relais Rigi-Scheidegg

HB9ZG 70 cm FM (C4FM) Relais Rigi-Scheidegg JN47GA
Relais Standort : 6410 Rigi-Scheidegg / SZ Funkhaus Antennenhöhe 1661 m. ü. M.

TX: 438.3875 MHz FM TSQ 71.9 Hz BB 12.5 kHz (oder C4FM)
RX: 430.7875 MHz FM TSQ 71.9 Hz BB 12.5 kHz (oder C4FM)

C4FM: HB9ZG Node 18'754 / HB9ZG Room 28'754 // Fix auf 28878 connectet

15.08.2016 Inbetriebnahme des Relais durch HB9BMC Röbi und HB3YKW René.
04.04.2017 Upgrade von Ver. 1.10J auf Ver. 1.10Q
04.04.2017 Remote ON/OFF über IP installiert
11.03.2017 Kuhne Vorverstärker MKU LNA 432A installiert. Gain 20 dB / NF 0.4 dB
17.02.2020 Rufzeichenänderung von HB9RF auf neu HB9ZG

Technische Details:

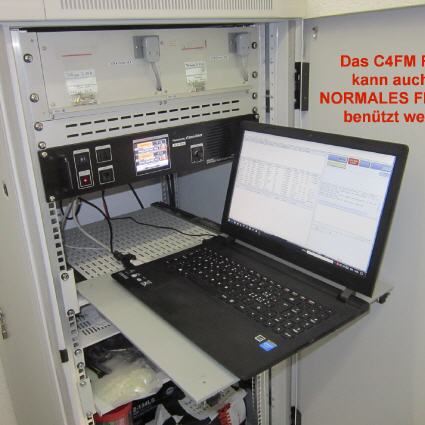

Model : Yaesu DR-1XE VHF_UHF Relais Nr. SM 240344
Wires-X : HRI-200
Vorverstärker: Kuhne MKU LNA 432A
Duplexer: 6 Kammern Cellwave DUPLEXER eingebaut 3x BNC Buchsen
Netzteil : 48.0 V Akku Bufferung mit Converter auf 13.6 V
Sender: 25 W. Sendezeitbegrenzung : 10 Min. // Kennung HB9ZG
Antenne: Ant. X-50 7.2 dB / 1.70 m

Computer: Lenovo B50-10. Remotezugriff über Team Viewer.

HB9BMC Röbi

FM Relais Rigi-Scheidegg

APRS iGate Rigi-Scheidegg

HB9ZG-2 APRS iGate Rigi-Scheidegg JN47GA
Relais Standort : 6410 Rigi-Scheidegg / SZ Funkhaus Antennenhöhe 1661 m. ü. M.

TX: 144.8000 MHz BB 25.0 kHz
RX: 144.8000 MHz BB 25.0 kHz

13.02.2010 Inbetriebnahme APRS mit Kantronics KAM Plus und Motorola MC 900
27.08.2019 Inbetriebnahme APRS iGate Rigi-Scheidegg Microsat WX3in1 plus und Motorola GM 340

Technische Details:

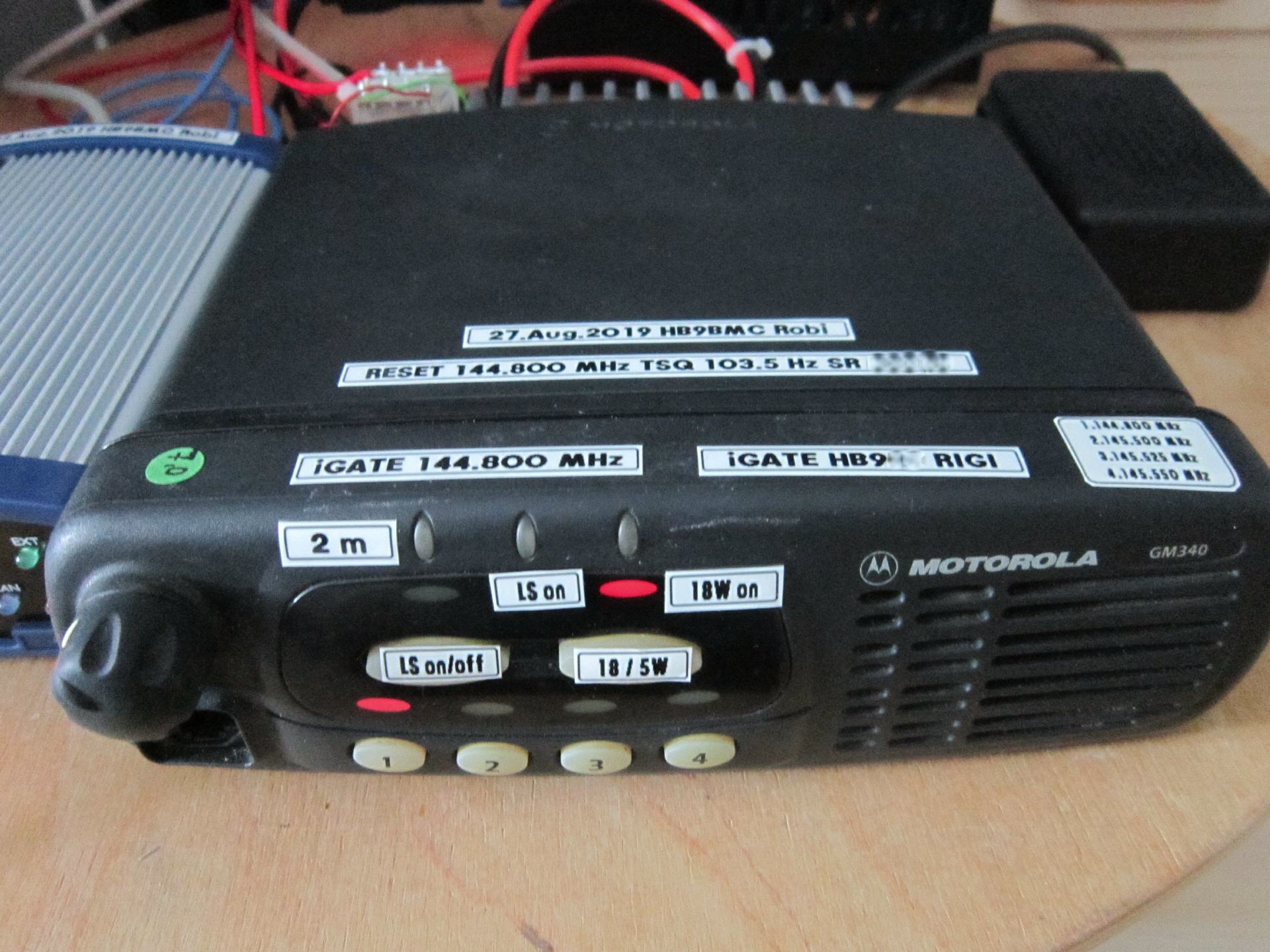

RX: Motorola GM 340 / 0.18 µV Squelch
TX: Motorola GM 340 / 18 W HF
Netzteil : 48.0 V Akku Bufferung mit Converter auf 13.6 V

TNC: Microsat WX3in1 plus 2.0
mit Temperatursensor °C
Der Microsat macht kein repeating, nur alle 30 Min. eine Bake.

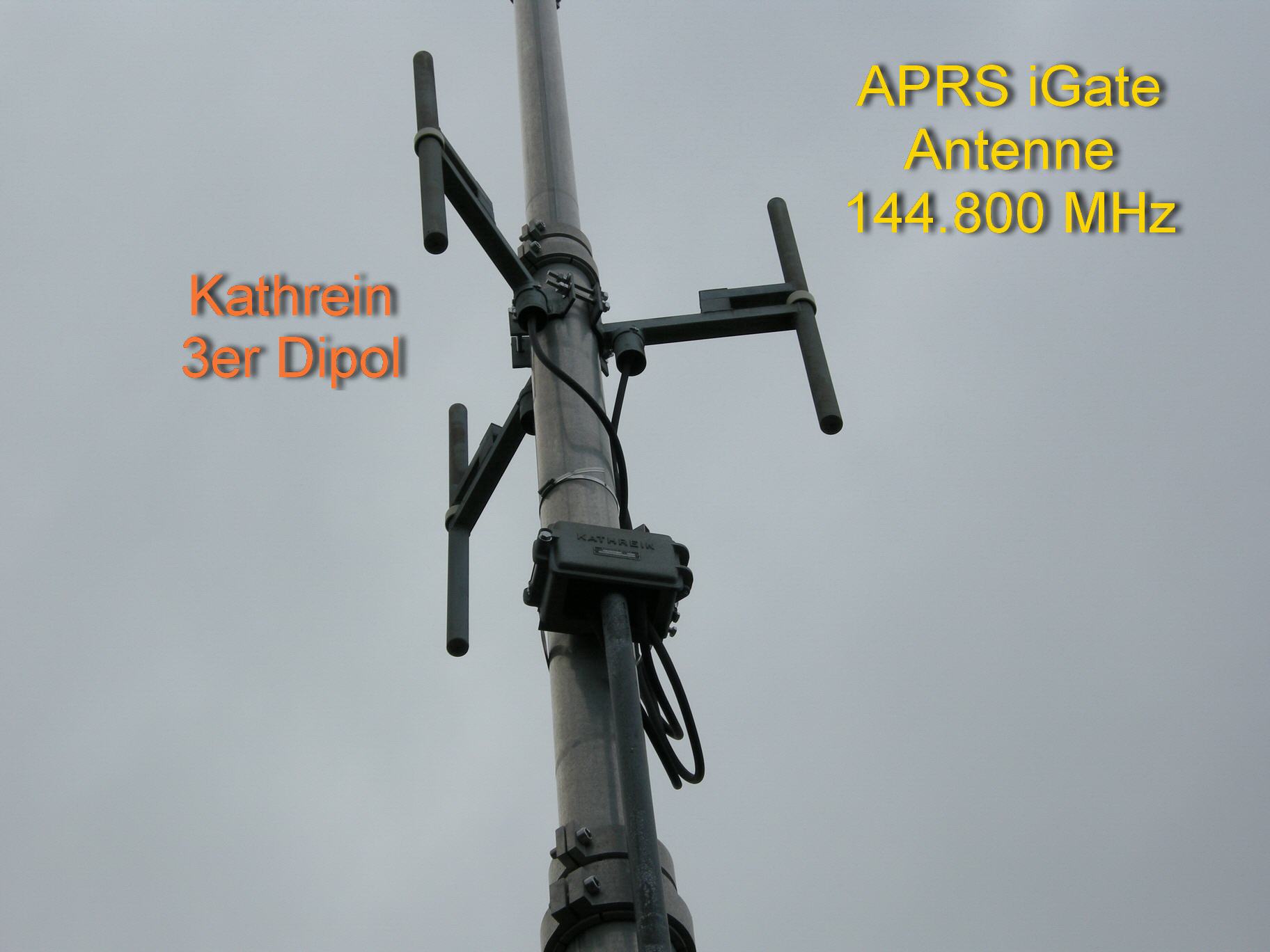

Antenne: Kathrein 3er Dipol 3.0 dB

APRS Karte

HB9BMC Röbi

APRS Rigi Scheidegg Infrastruktur

SDR Rigi Scheidegg

HB9ZG FiFi SDR 2 m und 70 cm Rigi-Scheidegg JN47GA
Relais Standort : 6410 Rigi-Scheidegg / SZ Funkhaus Antennenhöhe 1661 m. ü. M.

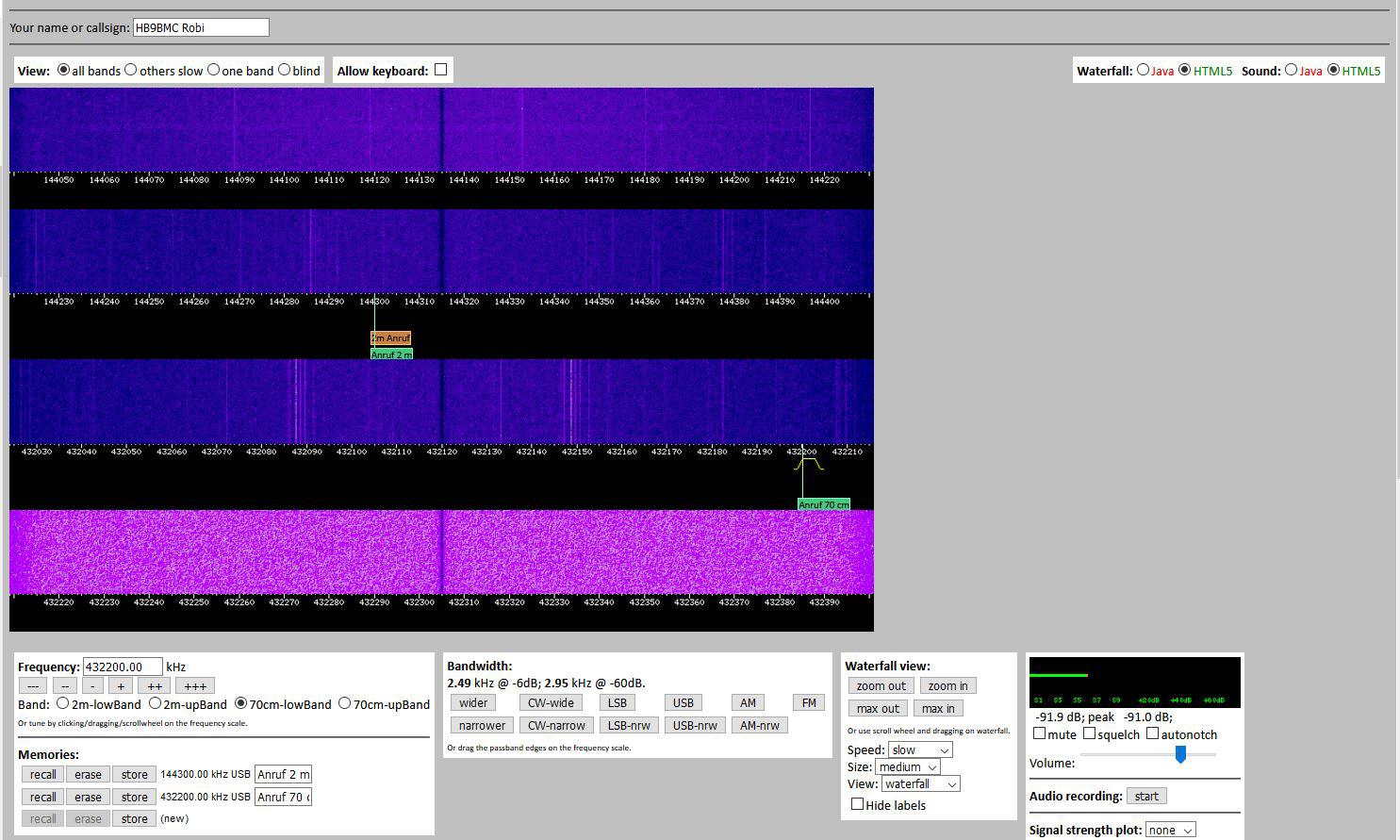

FiFi-SDR RX nur via HamNet:
Die IP ist: http://44.142.42.180

Die 4 FiFi decken folgende Frequenzen ab:

2m dwn 144.040 MHz - 144.230 MHz
2m up 144.220 MHz - 144.400 MHz
---
70cm dwn 432.025 MHz - 432.215 MHz
70cm up 432.210 MHz - 432.400 MHz

18.01.2016 Inbetriebnahme der FiFi SDR HB9BMC Röbi , HB9WAD Koni und HB9TLX Walti.

Technische Details:

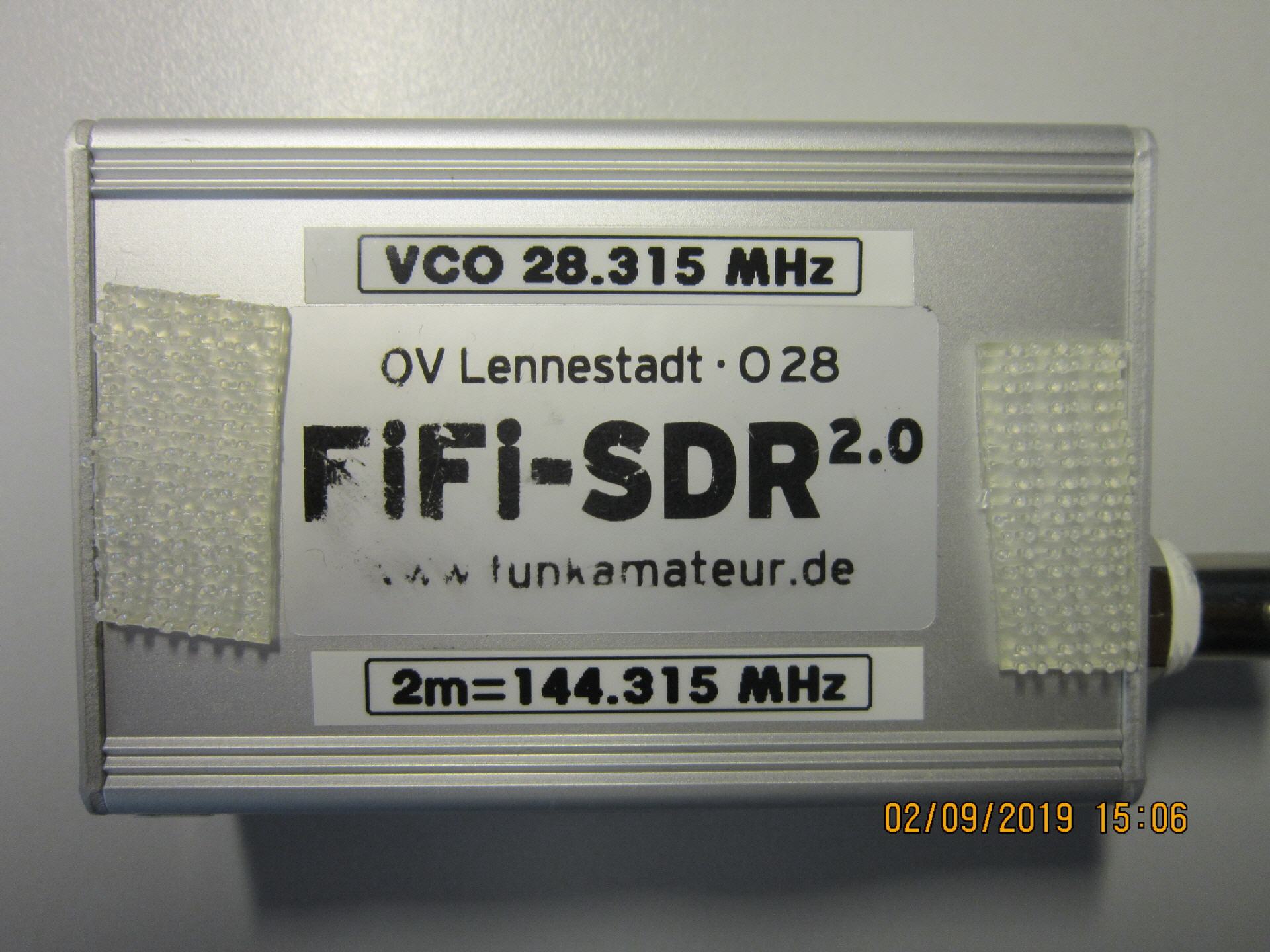

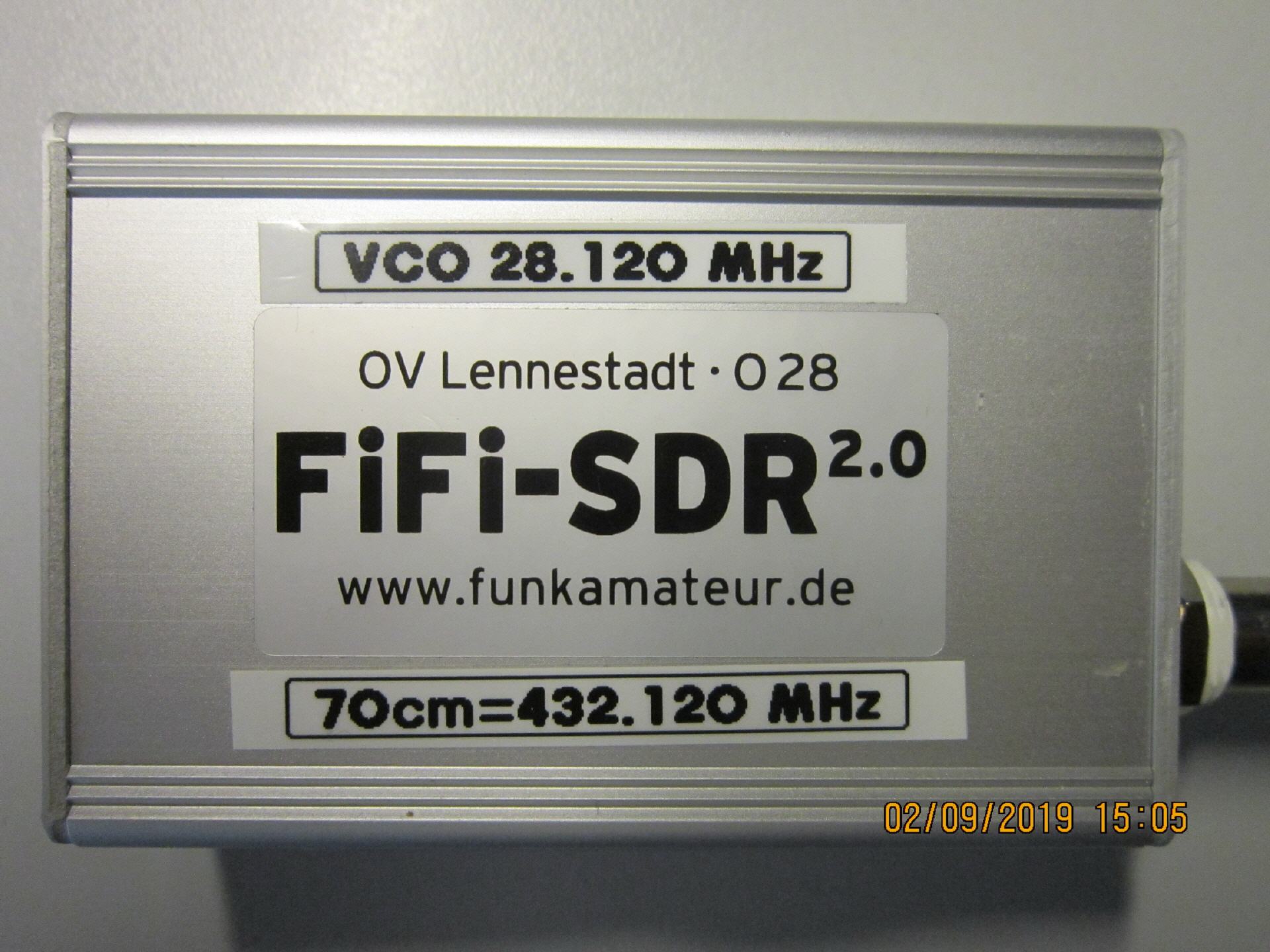

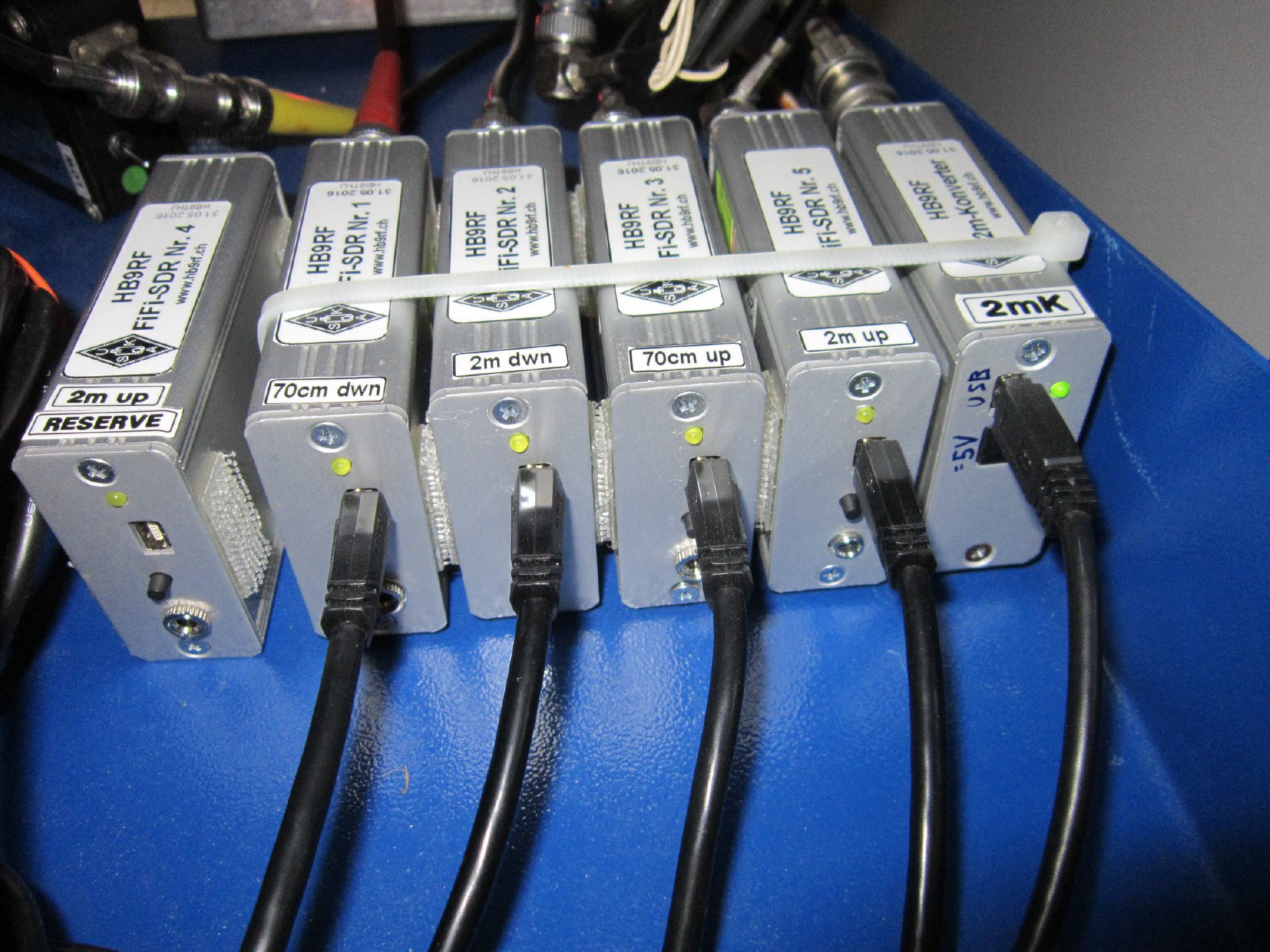

Model : 4 Stück FiFi SDR nach OV Lennestadt 028

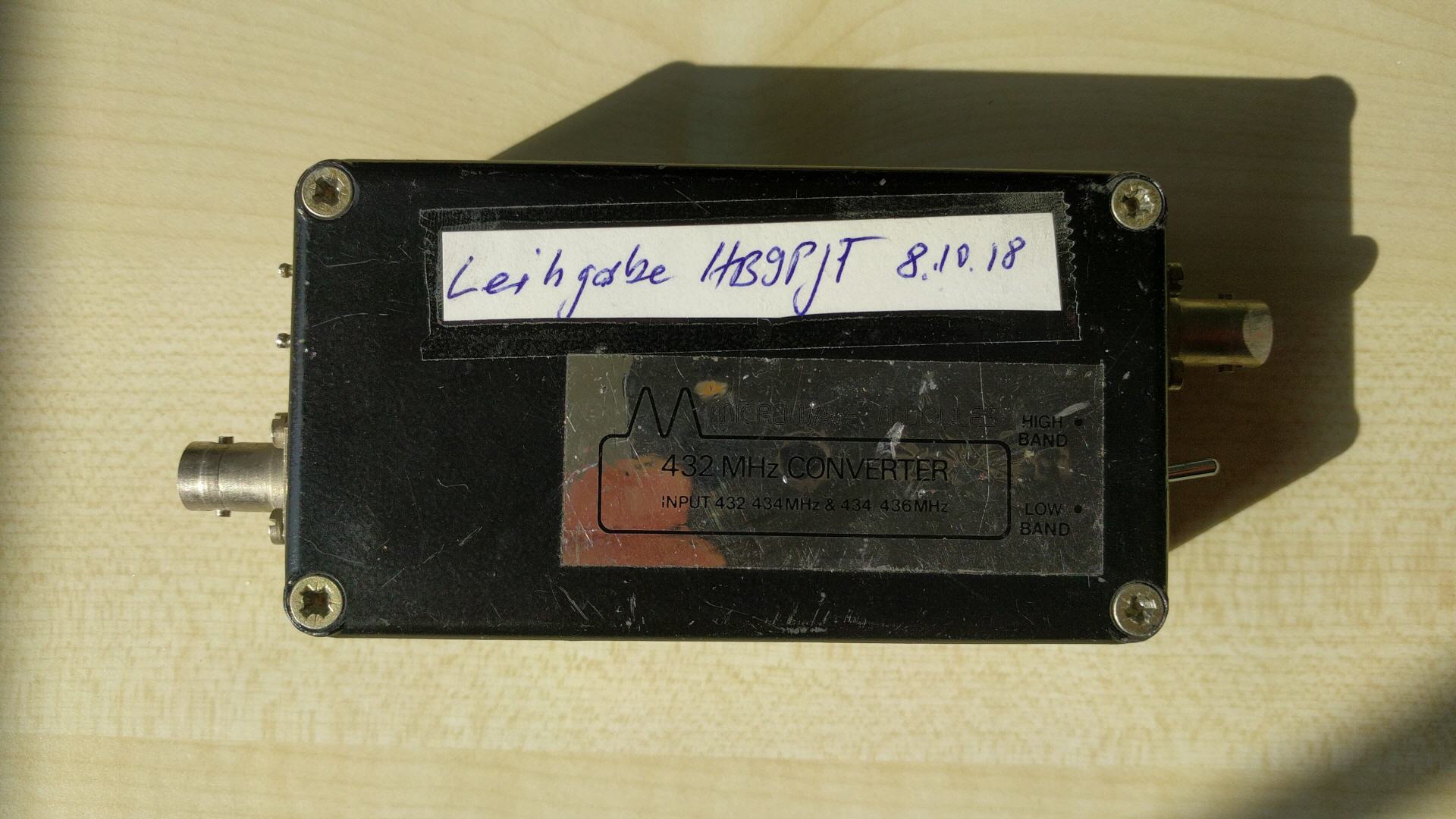

Converter: Für 2 m und 70 cm auf FiFi 10 m

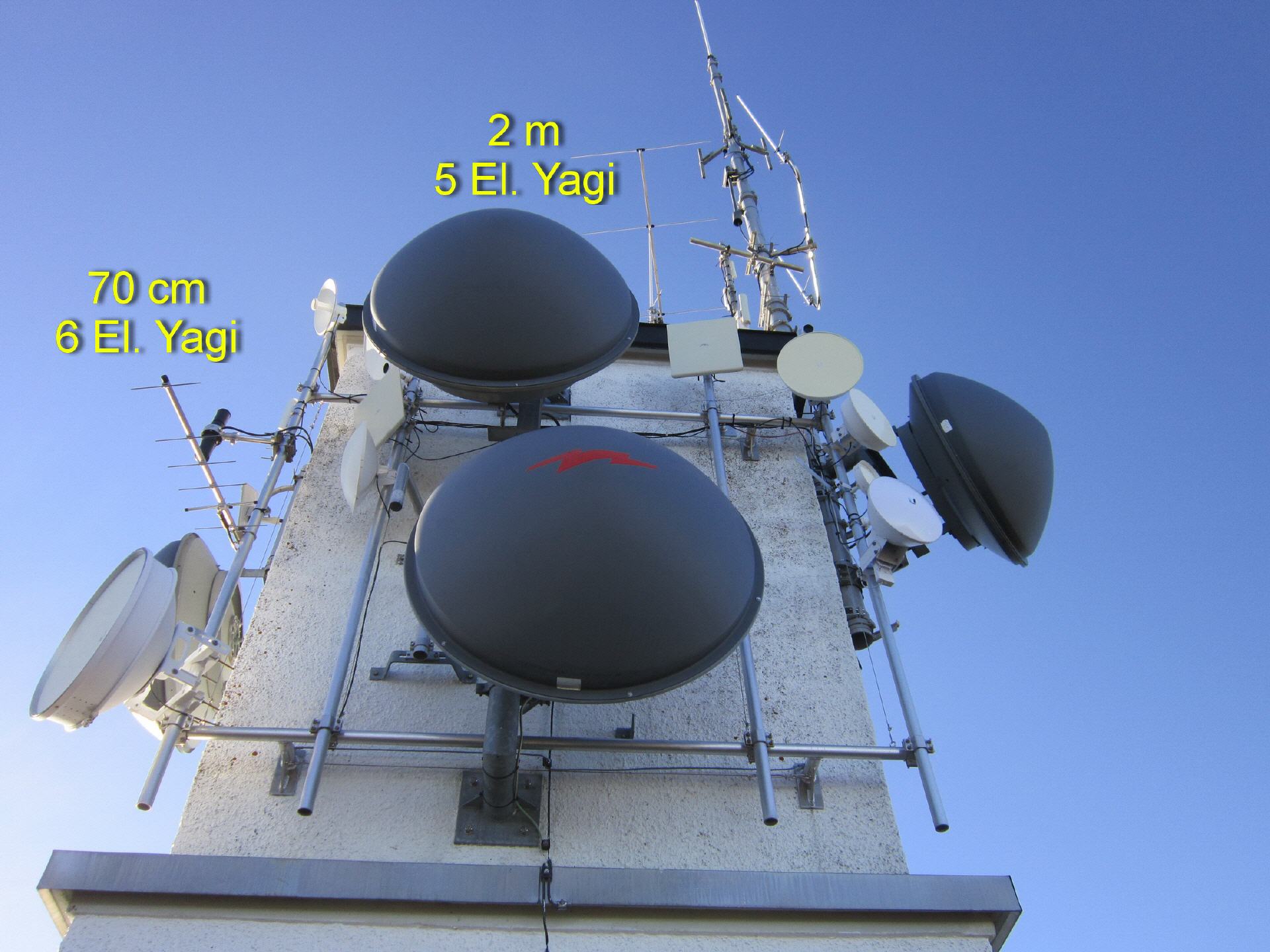

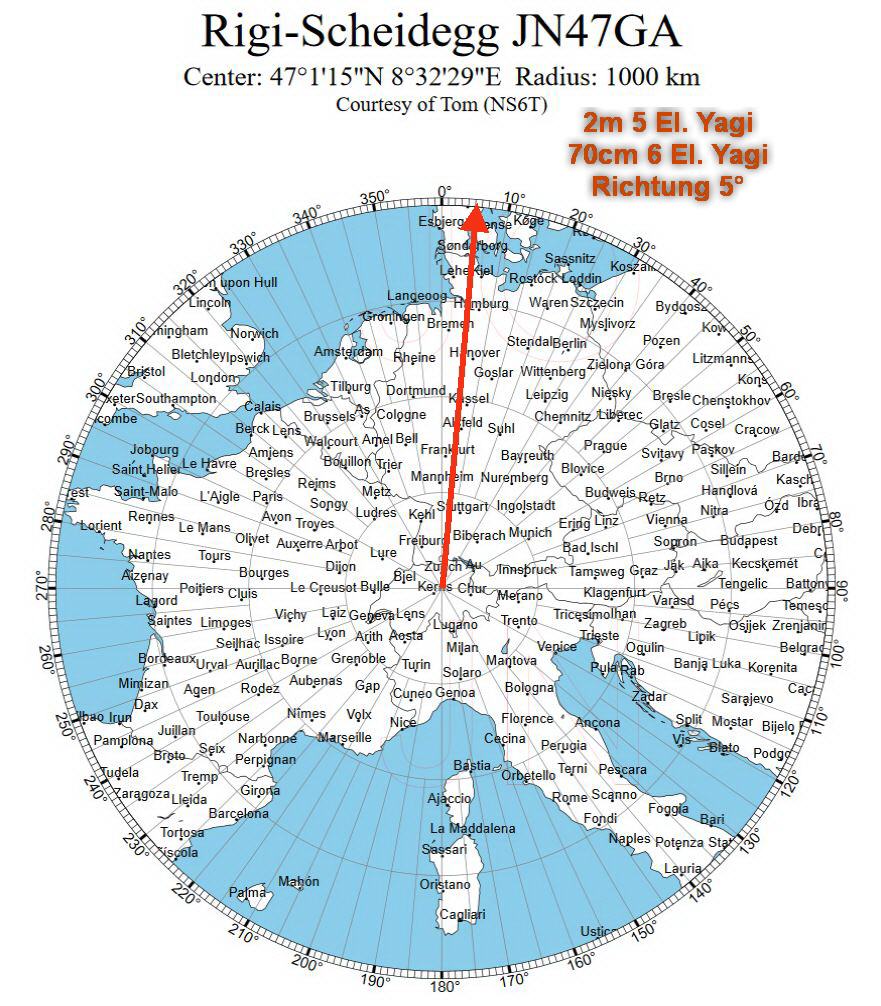

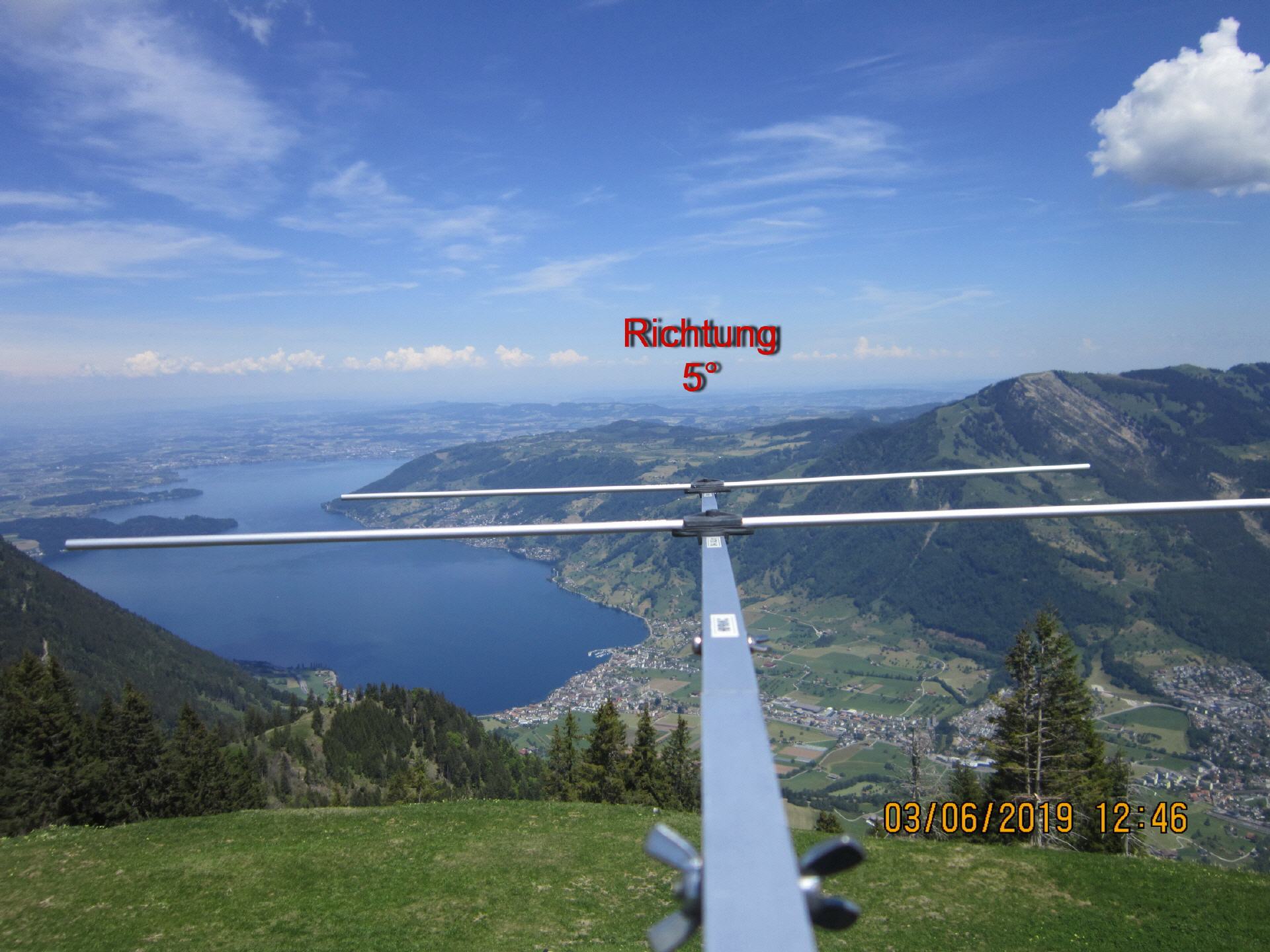

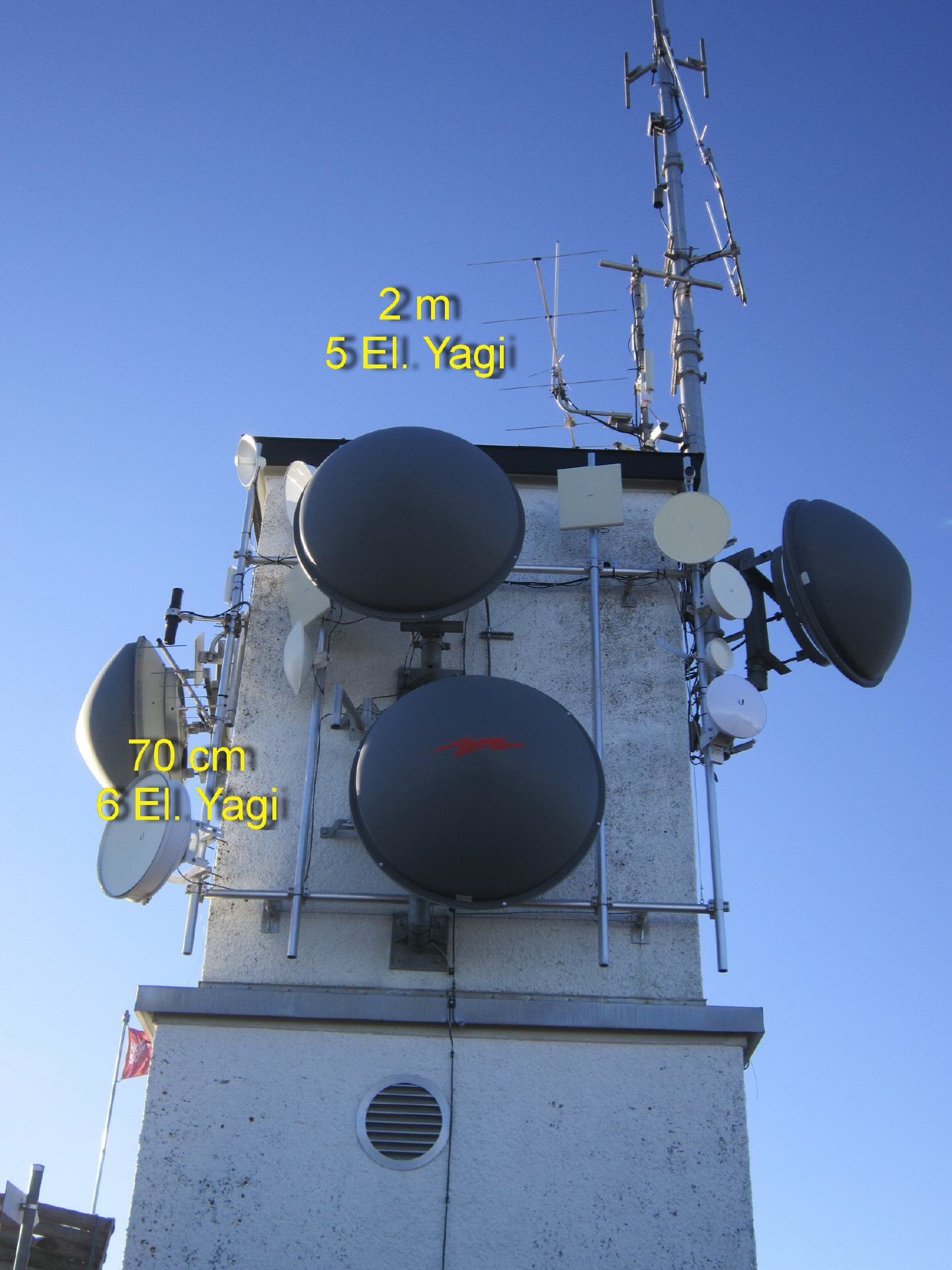

Antenne: 2 m 5 El. Yagi Richtung 5° (Frankfurt, Hamburg)
Antenne: 70 cm 6 El. Yagi Richtung 5° (Frankfurt, Hamburg)

Internet Anbindung über HamNet.

HB9BMC Röbi

SDR Rigi Scheidegg

Affoltern am Albis

Relais in Affoltern am Albis

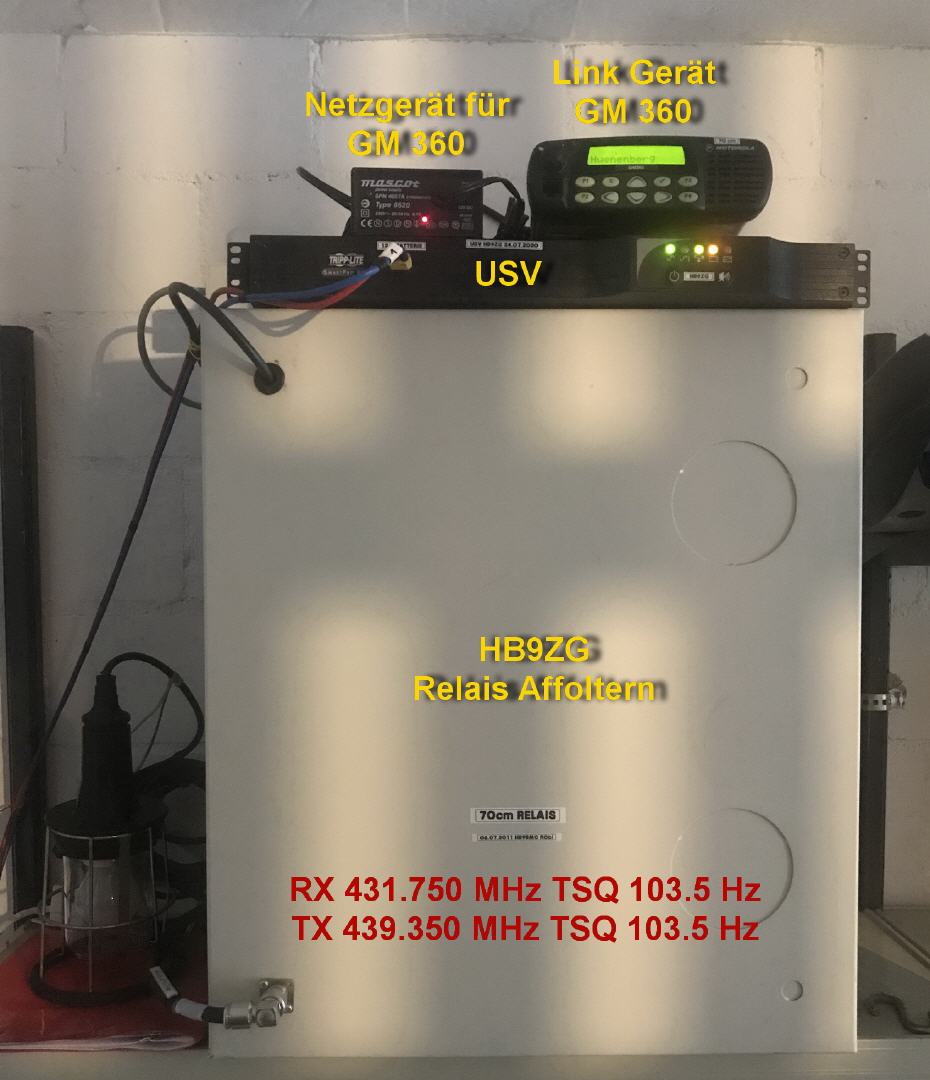

as HB9ZG Relais Affoltern am Albis: 439.350 (-) ist nun am definitiven Standort in Affoltern a. Albis. Es ist seit Anfangs Juli 2011 dort in Betrieb und läuft einwandfrei.

QRG: 439.350 MHz, Shift -7.6 MHz
RX + TX TSQ: 103.5 Hz (ab 28.11.2014)

Das Relais ist fix mit dem 70 cm Relais HB9ZG in Hünenberg gekoppelt. Auch der Echolink läuft via Hünenberg auf dem Relais Affoltern.

HB9ZG 70 cm FM Relais Affoltern am Albis JN47FG
Relais Standort : 8910 Affoltern am Albis / ZH Wilgibelweg 26 Antennenhöhe 555 m. ü. M.

TX: 439.3500 MHz TSQ 103.5 Hz BB 12.5 kHz
RX: 431.7500 MHz TSQ 103.5 Hz BB 12.5 kHz

06.07.2011 Inbetriebnahme der Motorola Quantar in Affoltern durch HB9BMC Röbi und HB9EHP Hans Peter.
28.11.2014 Quantar TSQ RX u TX auf 103.5 Hz umprogrammiert. / Leistung von 2.5 W auf 4.7 W erhöht.

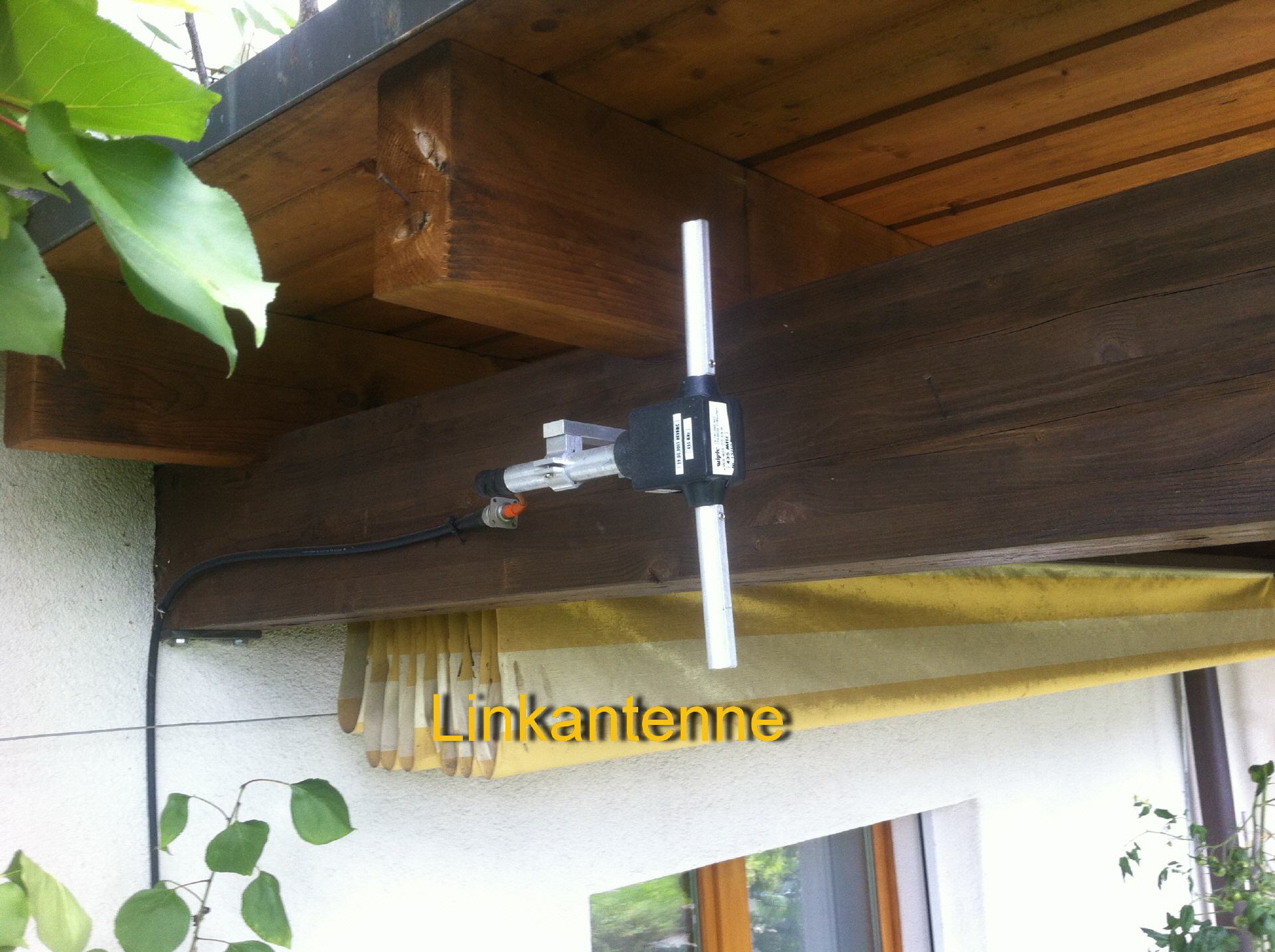

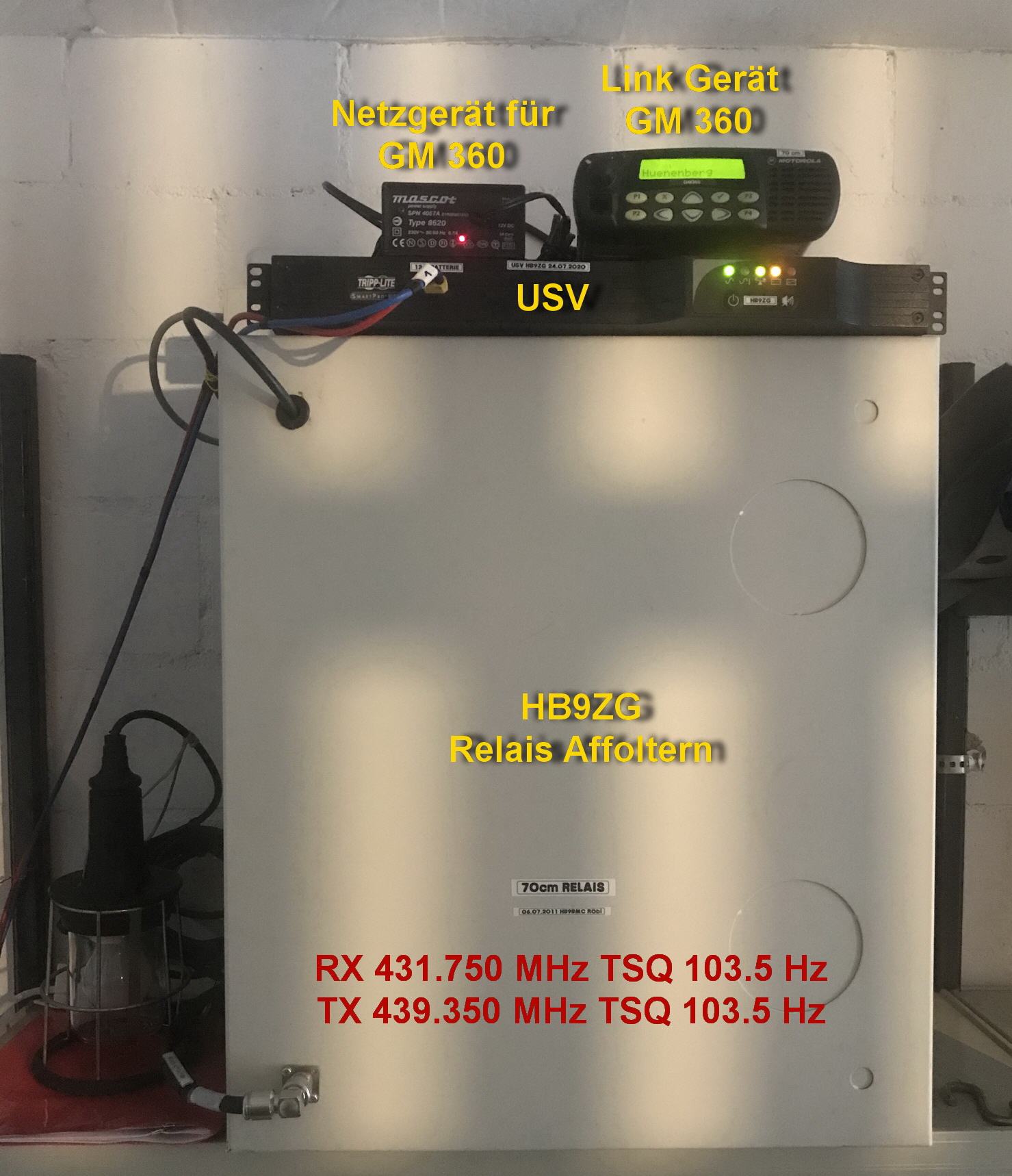

20.02.2020 GM 360 als Linkgerät eingesetzt.

Technische Details:
Model : T 5365A // FO : 6521-1801-81005 // Type Nr. FA504B
Duplexer: 6 Kammern Cellwave DUPLEXER eingebaut 3x BNC Buchsen
Netzteil : AC 110 V - 250 V / 3.5 A Max. 50/60 Hz / Onan 3-70508-0000 // +14V 12.5A / +5V 9.0A // Ventilator
Temperatur gesteuert.
RX Modul : TRE 6282E50 // PL SQ ab > 300 Hz Hub / 0.18 µV Squelch
TX Modul : Exciter : TLE 5972F48 CA1HV9M // Endstufe : TLE 2732A52 CA292ZH / 25 W HF
Controller : TTN4094A18 CA0SKSV // Wireline : TRN7477D18 CA0SKMZ // V24 : TTN4010B07 CA1J46W
Sendezeitbegrenzung : 15 Min. // Kennung HB9ZG wenn innerhalb 60 Min. keine Tastung erfolgt
Antenne: Kathrein K 75 11 21 / 2 dBi

Echolink Node 81765 gekoppelt über HB9ZG Relais Hünenberg.
Das HB9ZG Relais Affoltern ist fix gekoppelt mit HB9ZG Relais Hünenberg.

Relais Hünenberg und Affoltern am Albis [557 KB]
Logblatt 1 [55 KB] HB9ZG Affoltern
Logblatt 2 [43 KB] HB9ZG Affoltern

HB9BMC Röbi

Affoltern am Albis

70 cm Echolink FM Relais Affoltern am Albis

HB9ZG 70 cm FM Relais Affoltern am Albis JN47FG
Relais Standort : 8910 Affoltern am Albis / ZH Wilgibelweg 26 Antennenhöhe 555 m. ü. M.

TX: 439.3500 MHz TSQ 103.5 Hz BB 12.5 kHz
RX: 431.7500 MHz TSQ 103.5 Hz BB 12.5 kHz

06.07.2011 Inbetriebnahme der Motorola Quantar in Affoltern durch HB9BMC Röbi und HB9EHP Hans Peter.
01.08.2011 Anbindung an das HB9ZG 70 cm Relais in Hünenberg.
01.08.2011 Anbindung des Echolink (Node 81765).

Technische Details:

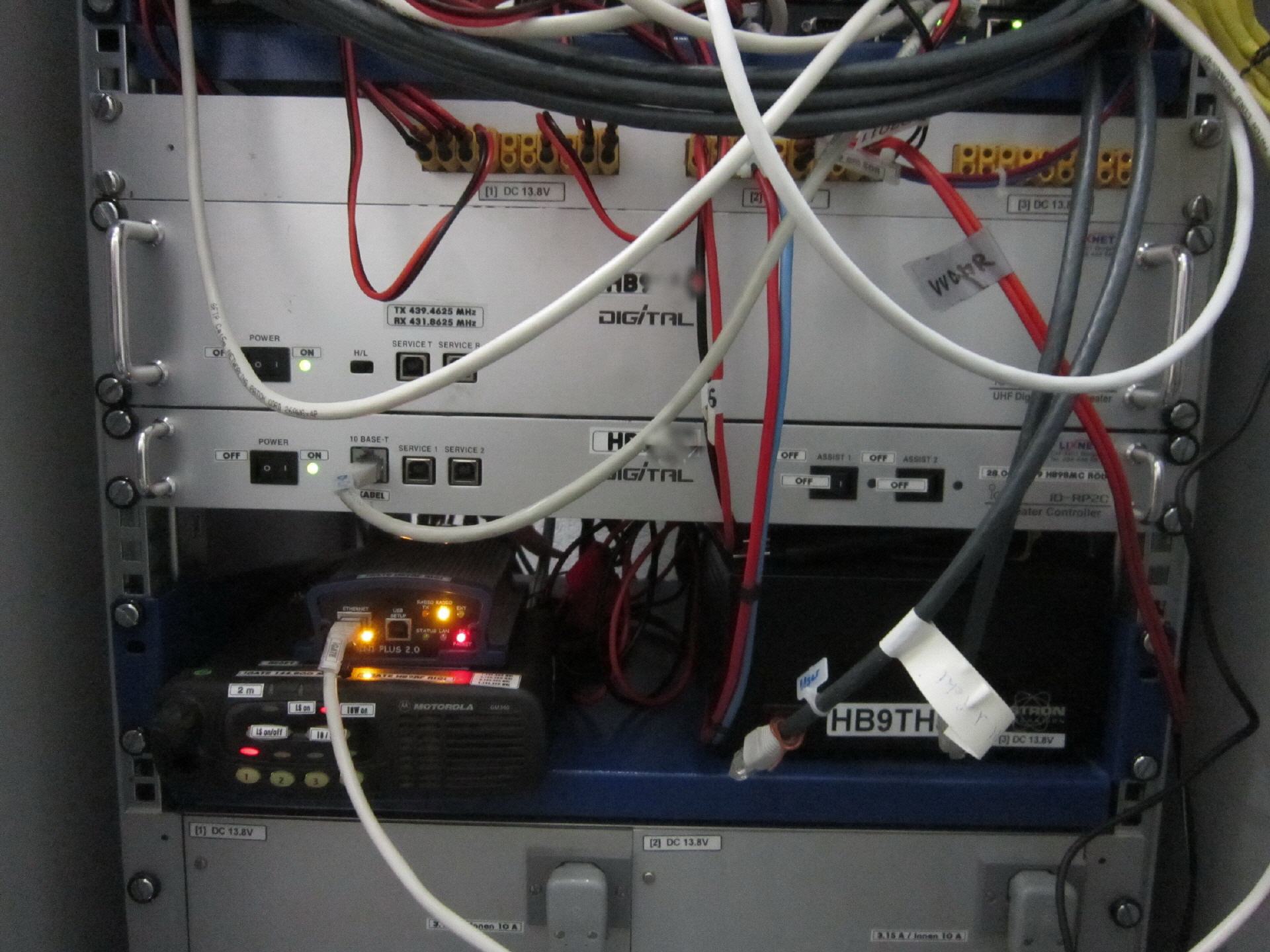

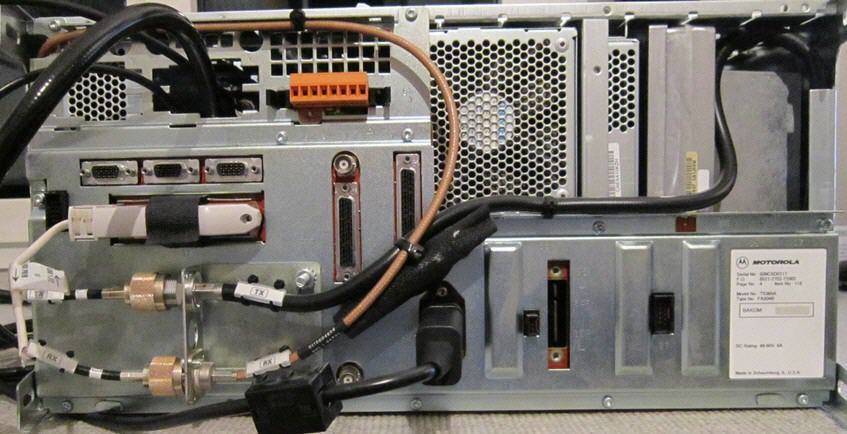

Model : Motorola Quantar T 5365A
Duplexer: 6 Kammern Cellwave DUPLEXER eingebaut 3x BNC Buchsen
Netzteil : AC 110 V - 250 V / 3.5 A Max. 50/60 Hz / Onan 3-70508-0000 // +14V 12.5A / +5V 9.0A /
Ventilator Temperatur gesteuert.
Sendezeitbegrenzung : 15 Min. // Kennung HB9ZG wenn innerhalb 60 Min. keine Tastung erfolgt
Sender: 25 Watt
Antenne: Kathrein K 75 11 21 / 2 dBi

Echolink Node: 81765

Echolink direkt über die Luft zum Relais Hünenberg dann zu HB9AUR Martin ins Internet.
Echolinkgerät: ASCOM SE 110 Handfunkgerät

Der Echolink ist fix mit dem FM Relais Hünenberg gekoppelt.
TX: 438.6750 MHz TSQ 71.9 Hz BB 12.5 kHz
RX: 431.0750 MHz TSQ 71.9 Hz BB 12.5 kHz

HB9BMC Röbi

Echolink Affoltern am Albis

Hamnet Infratstruktur

Hamnet Hünenberg

Hier wird unsere Hamnet Infrastruktur beschrieben.

Hamnet Hünenberg

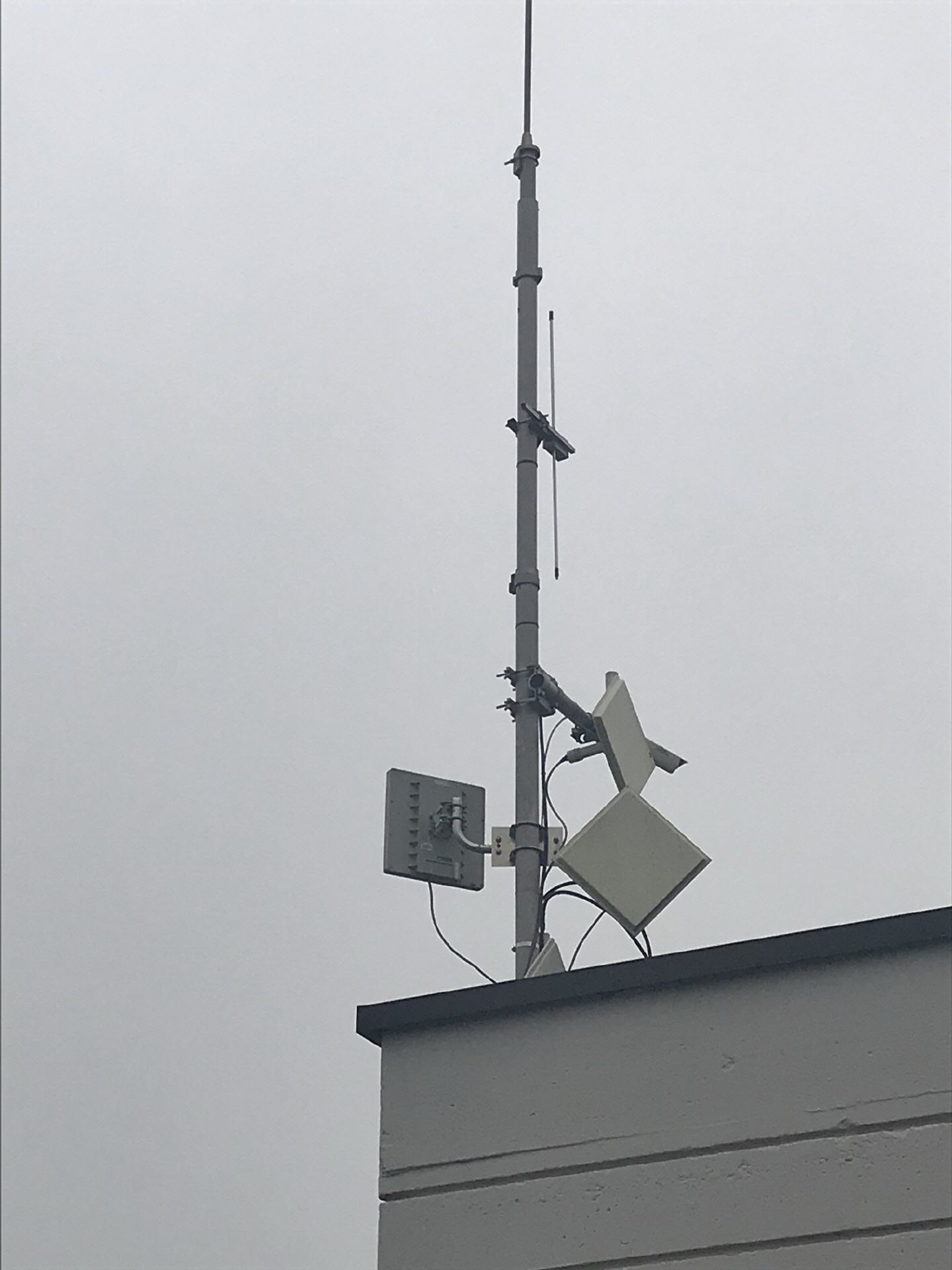

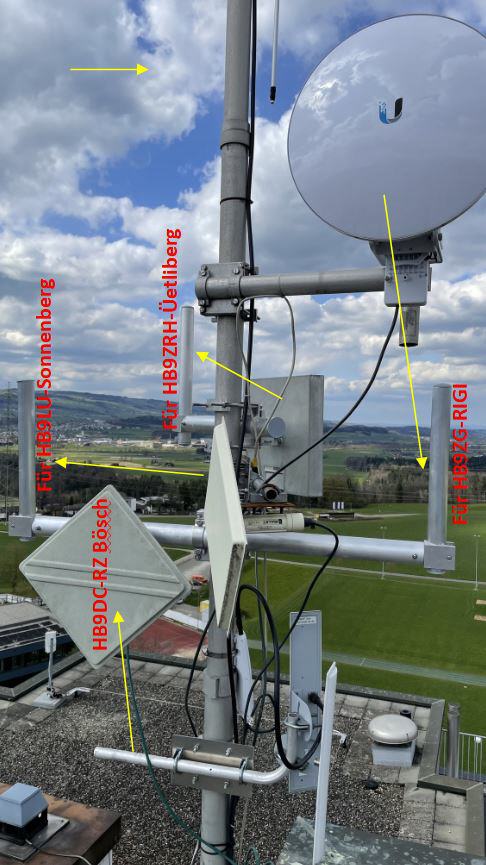

HB9ZG HamNet Hünenberg JN47FE
Standort : 6331 Hünenberg / ZG Lindenbergstrasse 12 Antennenhöhe 511 m. ü. M.
Koordinaten: 47°10`49.821``N / 8°25`41.966``E

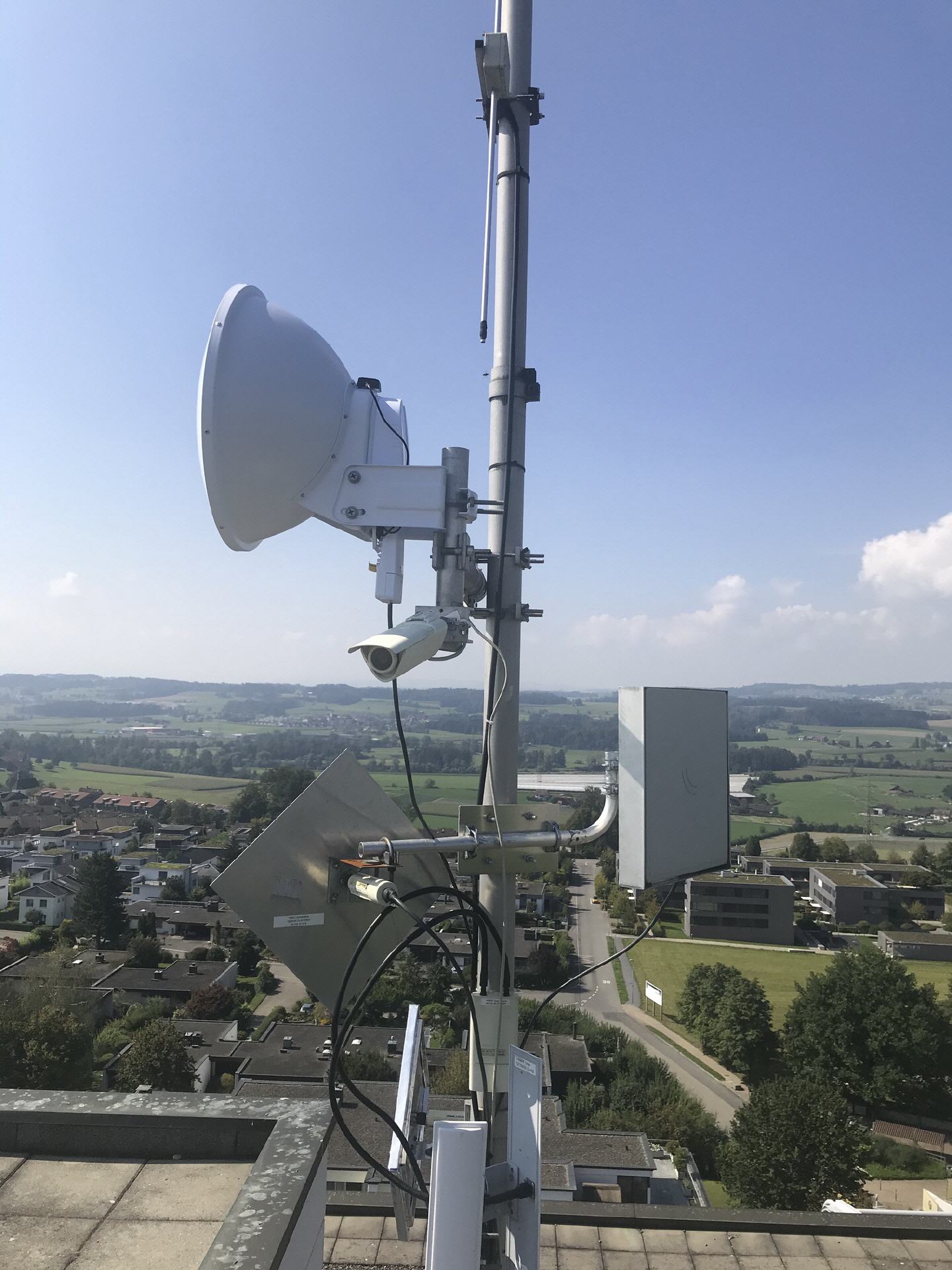

28.04.2012 Erste Inbetriebnahme HamNet durch HB9BMC Röbi, HB9WAD Koni und HB9TLX Walti.
14.07.2016 Notstrom. 134 Ah Akku angeschlossen
31.07.2017 Link nach HB9ZRH Üetliberg ersetzt / MikroTik QRT-5. Durch BMC/PAE
13.02.2018 Neuer Router MikroTik Router RB2011iL-RM

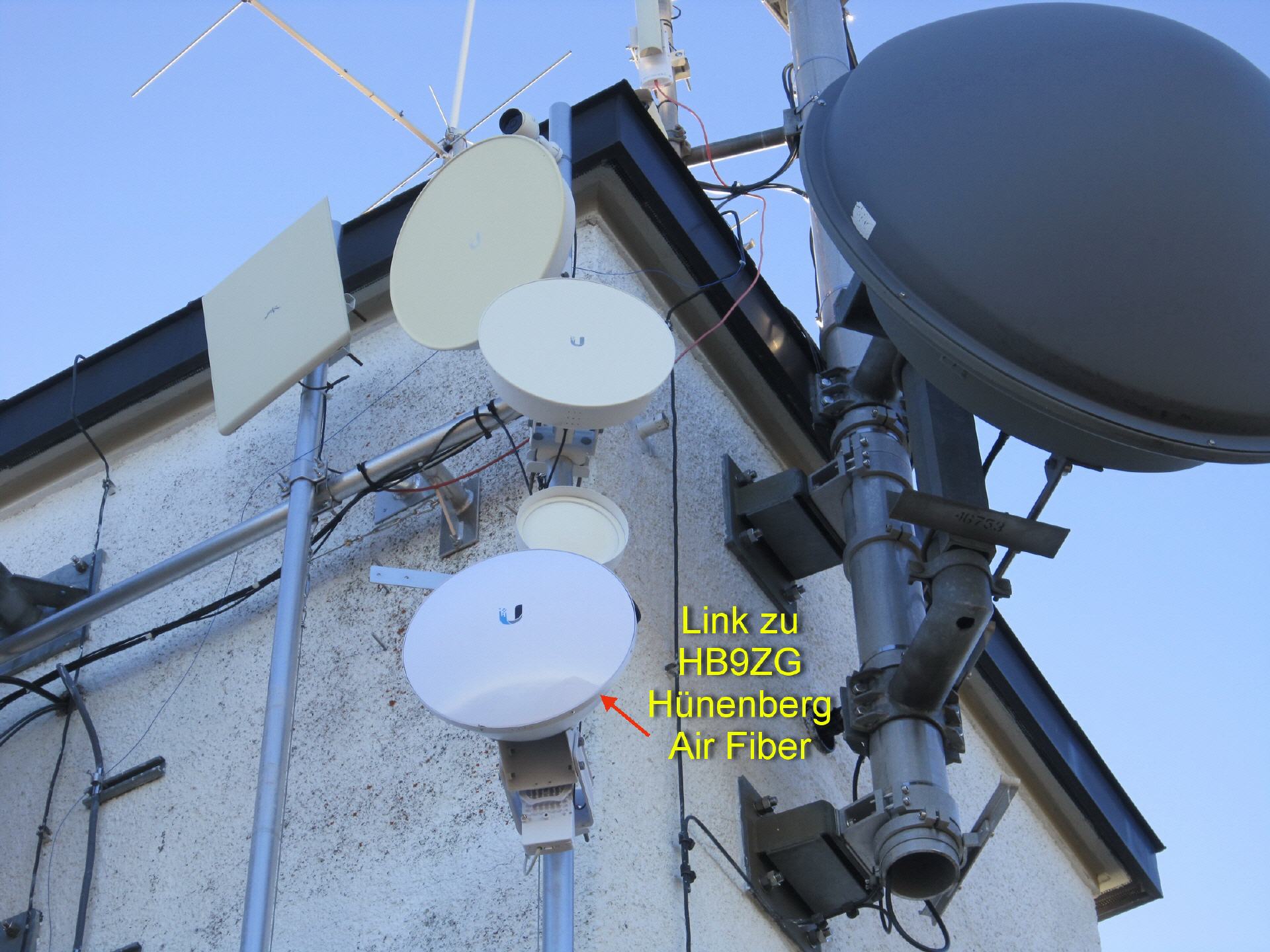

12.09.2020 Neuer Link Hünenberg – Rigi-Scheidegg / air Fiber 5XHD. Durch BMC/WAD/TLX

Technische Details:

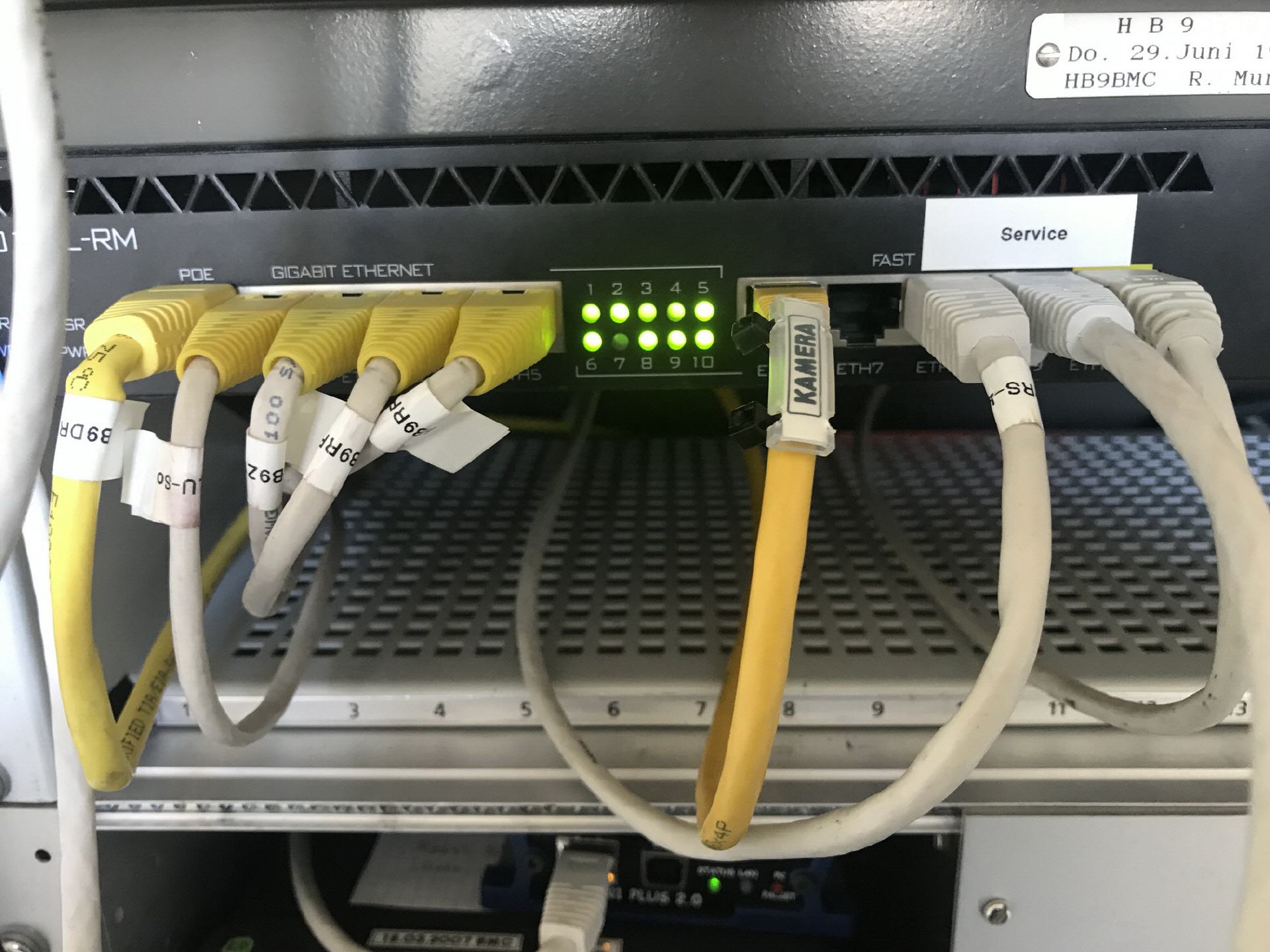

Router: MikroTik Router RB2011iL-RM

Hamnet Schema [250 KB] Hünenberg
Hamnet Speisung [63 KB] Hünenberg
Hamnet Hünenberg Daten [37 KB]

HB9BMC Röbi

Zugangsdaten:
Cacti Service:
Via Internet und Hamnet

Username: hamradio
Password: hamradio

Hamnet Hünenberg

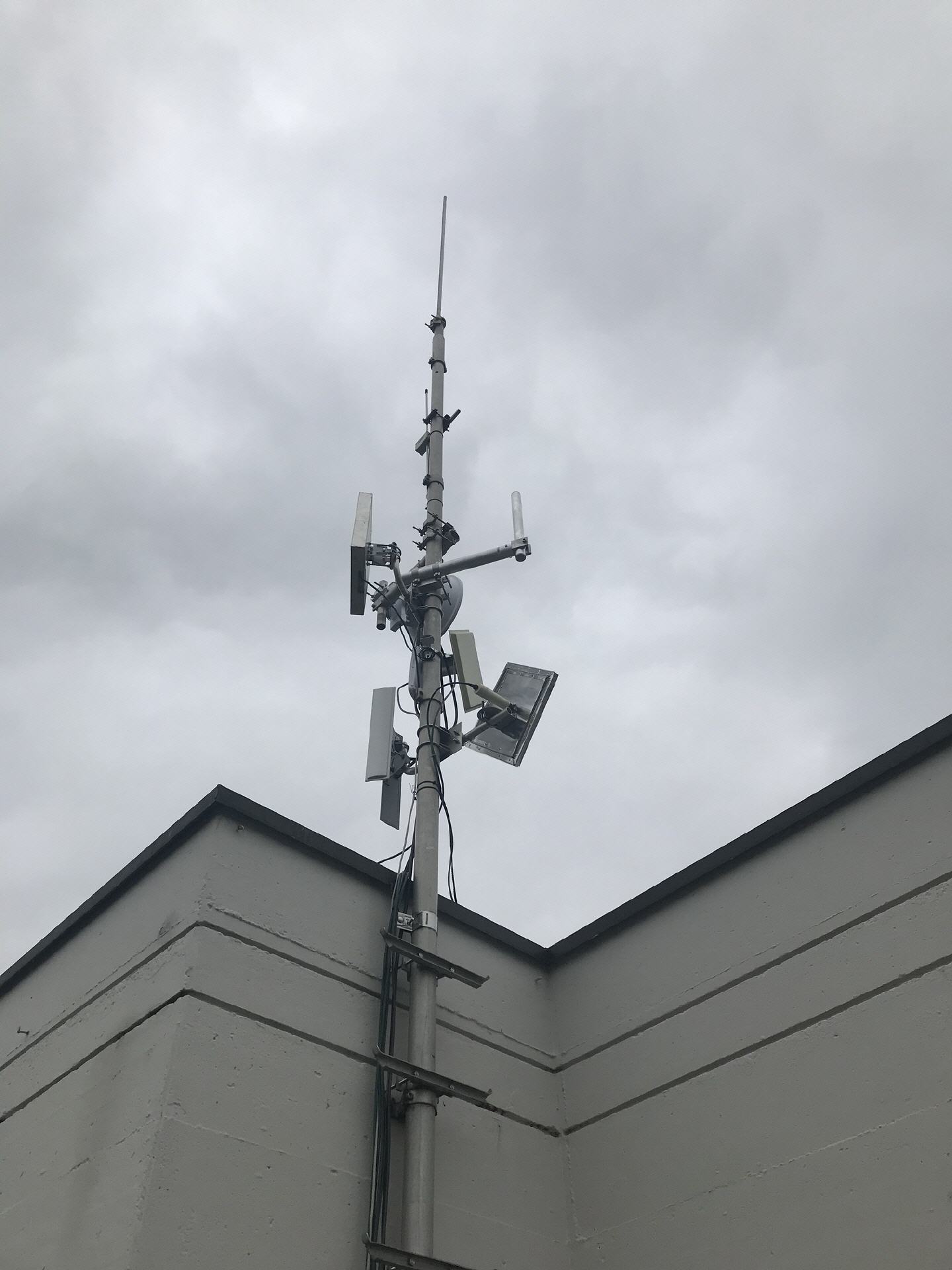

Hamnet Rigi Scheidegg

HB9ZG HamNet Rigi-Scheidegg JN47GA
Standort : 6410 Rigi-Scheidegg / SZ Funkhaus Antennenhöhe 1661 m. ü. M.
Koordinaten: 47°01`39.498``N / 8°31`12.172``E

17.08.2012 Erste Inbetriebnahme HamNet durch HB9BMC Röbi, HB9WAD Koni,HB9TLX Walti und HB9THJ Beat.
14.07.2016 Notstrom. 134 Ah Akku angeschlossen

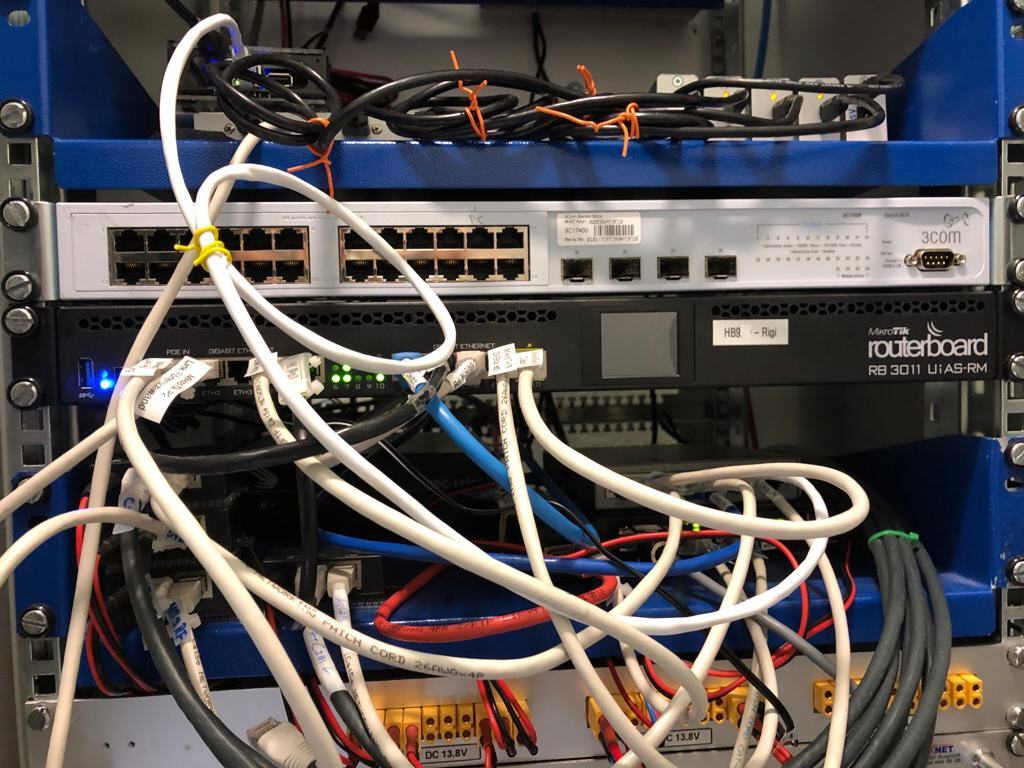

08.03.2018 Neuer Router MikroTik RB3011UiAS-RM

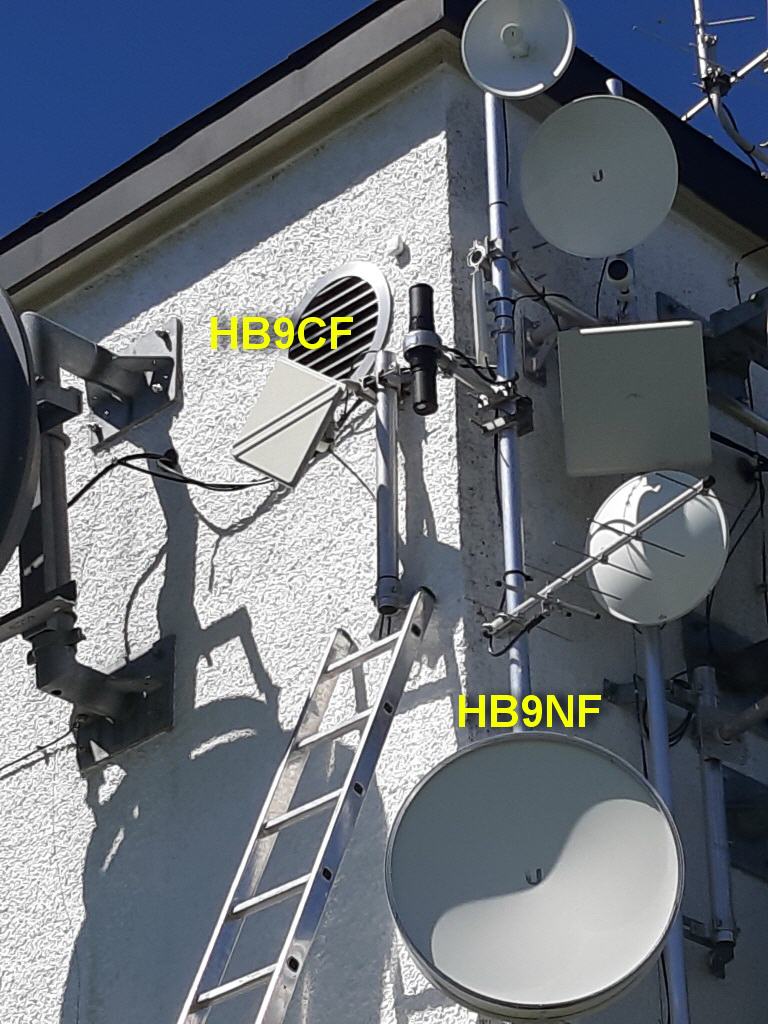

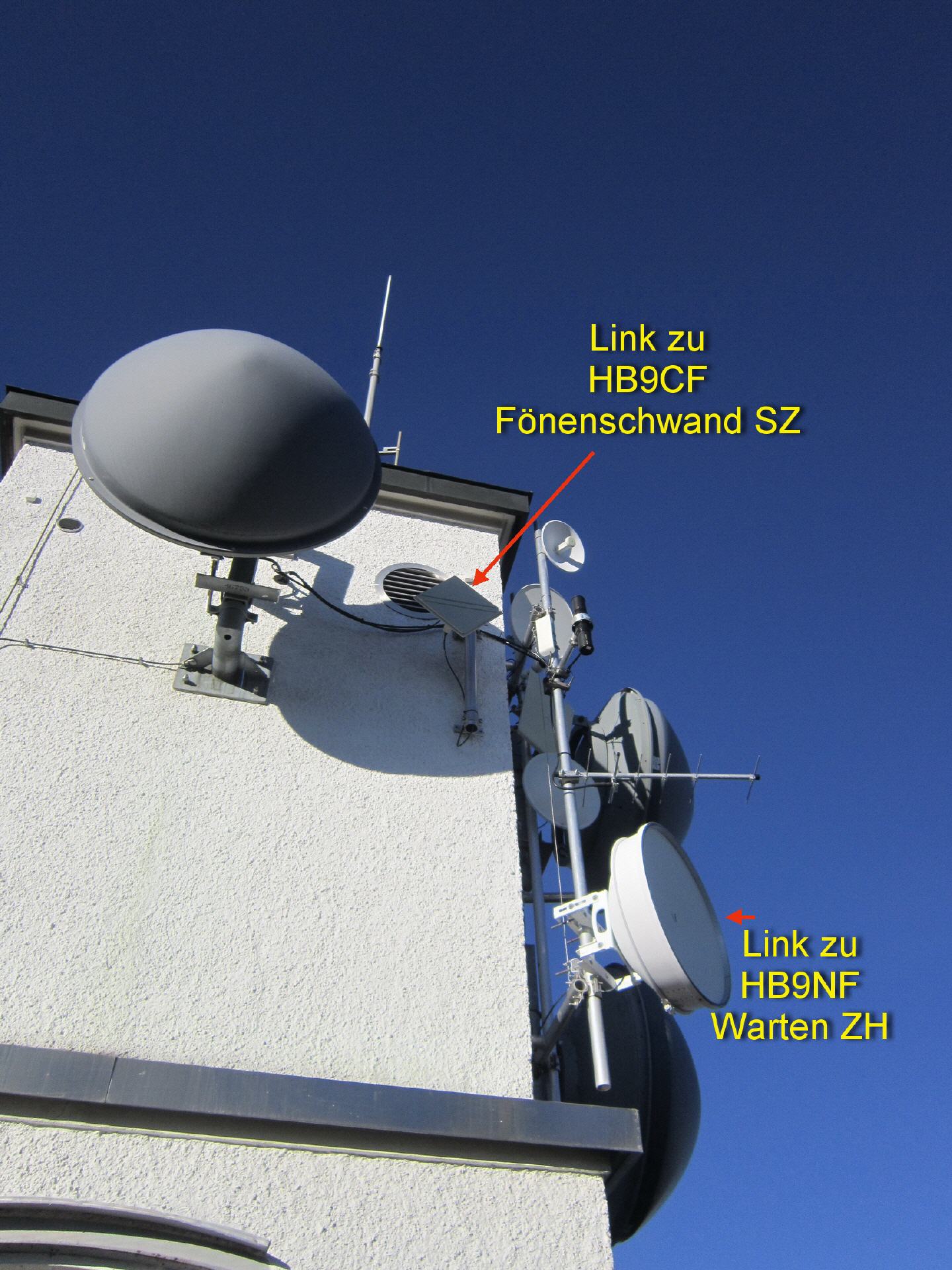

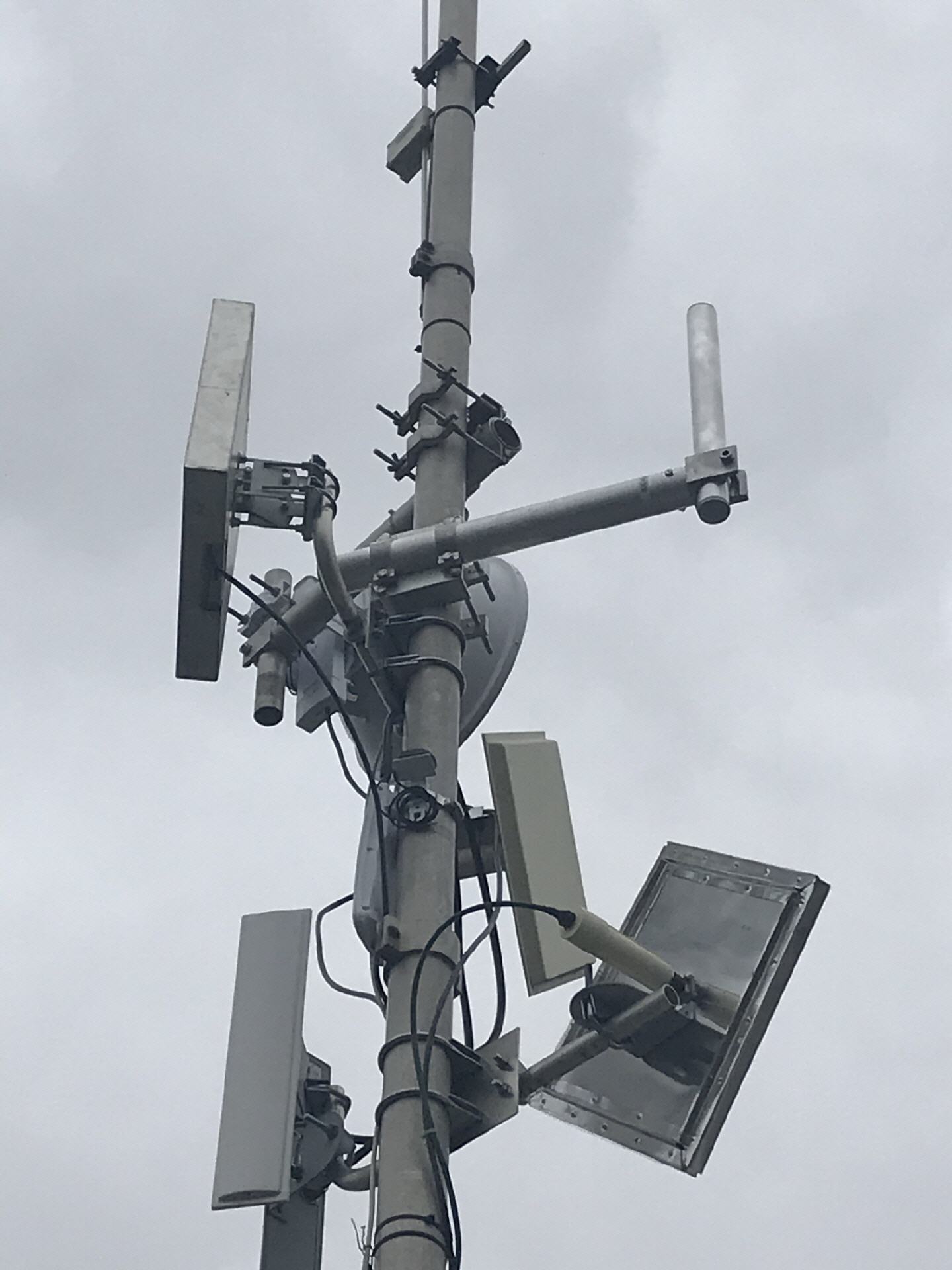

03.06.2019 Link zu HB9NF Warten ZH 44.6° installiert. Ubiquiti Power Beam PBE-5AC-620 / 62 cm Parabol-Spiegel
12.09.2020 Neuer Link Rigi-Scheidegg - Hünenberg / air Fiber 5XHD. Durch BMC/WAD/TLX

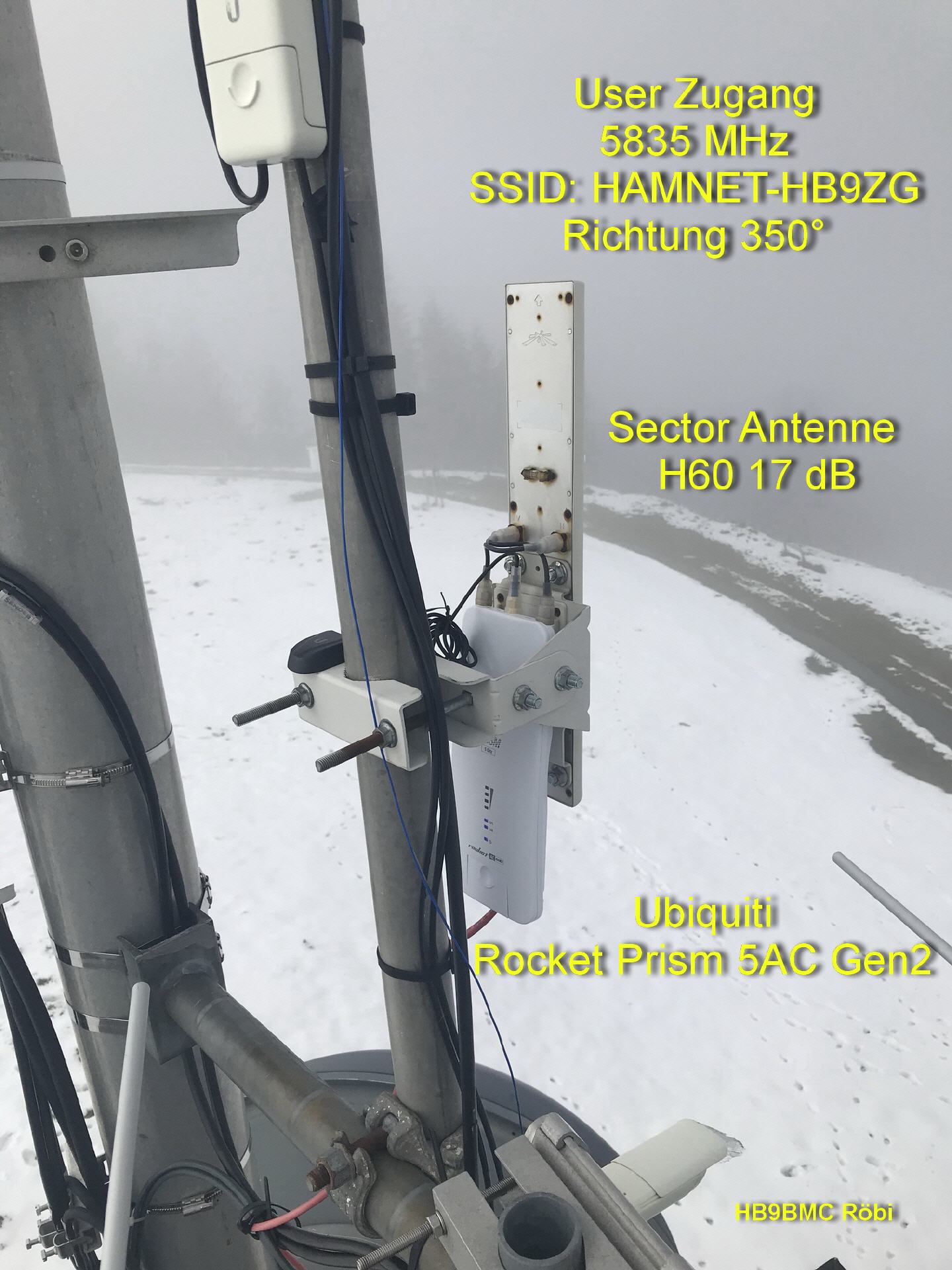

15.10.2020 User Zugang Rigi-Scheidegg ersetzt. Ubiquiti Prism Rocket 5AC Gen2. 5835 MHz V 20 MHz

Technische Details:
Router: MikroTik Router RB3011UiAS-RM

Internet Anbindung über HamNet.

Hamnet Schema [397 KB] Hünenberg
Hamnet Speisung [104 KB] Hünenberg
Hamnet Hünenberg Daten [50 KB]

HB9BMC Röbi

Hamnet Rigi Scheidegg
